트랜지스터 관련 목차
- 트랜지스터 기본 개념
- 트랜지스터의 정의 및 역할
- 바이폴라 접합 트랜지스터(BJT)
- 전계효과 트랜지스터(FET)
- MOSFET 및 BJT의 사용
- 트랜지스터의 역사
- 전계 효과 트랜지스터(FET) 개념의 제안 (Julius Edgar Lilienfeld)
- 최초의 작동 트랜지스터 발명 (Bell Labs)
- 점접촉 트랜지스터 및 바이폴라 접합 트랜지스터의 발명
- MOSFET의 발명 및 발전
- 트랜지스터의 종류 및 유형
- 바이폴라 접합 트랜지스터(BJT)
- 금속산화물 반도체 전계효과 트랜지스터(MOSFET)
- 기타 트랜지스터 유형 (HEMT, MESFET 등)
- 유기 전기화학 트랜지스터
- 반도체 소재와 트랜지스터 동작
- 반도체 소재의 특성
- 전자 이동도 및 홀 이동도
- 접합 순방향 전압
- 각 반도체 소재의 장단점 (Ge, Si, GaAs, Al-Si 등)
- HEMT(High Electron Mobility Transistor) 설명
- 트랜지스터의 패키징 및 포장
- 관통 홀(리드형) 패키지
- 표면 실장(SMT) 패키지
- 다양한 트랜지스터 패키지 유형 (TO-3, TO-92, TO-220 등)
- 패키지되지 않은 트랜지스터 칩 및 하이브리드 기술
- 트랜지스터의 응용 분야
- 디지털 및 아날로그 회로에서의 트랜지스터 사용
- 전력 전자 장치에서의 트랜지스터 사용
- 고주파 및 고속 스위칭 응용
- 유연한 전자 제품에서의 유연한 트랜지스터 사용
- 웨어러블 기기와 전자 피부에서의 응용
- 명명 체계 및 소유권
- JEDEC, JIS, EECA 명명 체계
- 제조업체별 트랜지스터 명명 체계
- 트랜지스터 패키지에 따른 단자 할당의 다양성
- 트랜지스터 관련 참조 항목
- 전자 포털
- 알파 차단 주파수
- 밴드갭
- 디지털 전자제품
- 무어의 법칙
- 반도체 소자 모델링
- 트랜지스터 수 및 트랜지스터 모델
- 매우 대규모 통합(VLSI)
이 목차를 통해 트랜지스터와 관련된 주요 주제들을 체계적으로 탐색할 수 있습니다.

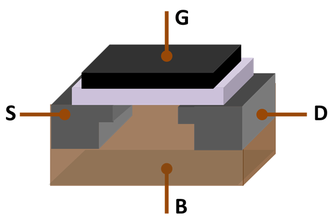

이 이미지는 금속-산화물-반도체 전계 효과 트랜지스터(MOSFET)의 구조를 보여줍니다. 이미지에서 각 부분은 다음과 같은 기능을 수행합니다:
- G (게이트): MOSFET의 게이트는 입력 신호를 받는 단자입니다. 게이트에 전압이 인가되면, 그에 따라 채널이 형성되어 소스(S)와 드레인(D) 간의 전류 흐름을 제어합니다.
- B (바디): 바디는 MOSFET의 반도체 기판 부분을 나타냅니다. 일반적으로 바디는 소스와 연결되거나 접지에 연결됩니다.
- S (소스): 소스는 전자(또는 정공)가 기기를 통해 들어가는 부분입니다. 소스에서 드레인으로 전류가 흐르게 됩니다.
- D (드레인): 드레인은 전류가 소스에서 나와 도달하는 곳입니다. 게이트에 전압을 가해 채널이 형성되면 전류가 소스에서 드레인으로 흐르게 됩니다.
게이트(G)와 바디(B) 사이에는 절연층(흰색 부분)이 있으며, 이 절연층은 게이트와 바디 간의 전기적 절연을 제공합니다. 이 구조는 MOSFET이 전압을 통해 전류를 제어하는 원리를 잘 보여줍니다.
MOSFET은 트랜지스터의 일종으로, 디지털 회로에서 스위치 역할을 하거나 아날로그 회로에서 증폭기로 사용될 수 있습니다. 이 장치는 전력 효율성이 높고, 전류 제어 능력이 뛰어나므로 현대 전자 장치에서 널리 사용됩니다.
트랜지스터는 전기 신호와 전력을 증폭하거나 전환하는 데 사용되는 반도체 소자입니다. 트랜지스터는 현대 전자공학에서 핵심적인 역할을 하며, 대부분의 전자 기기의 기본적인 구성 요소로 작용합니다. 트랜지스터는 세 개의 단자(일반적으로 베이스, 컬렉터, 이미터로 불리며, MOSFET에서는 게이트, 드레인, 소스)가 있으며, 하나의 단자 쌍에 인가되는 전압이나 전류를 통해 다른 단자 쌍을 통과하는 전류를 제어합니다. 이를 통해 신호를 증폭하거나, 스위칭 기능을 수행할 수 있습니다.
트랜지스터는 개별적으로 패키징되어 사용될 수 있지만, 현대의 대부분의 전자 기기에서는 수많은 트랜지스터가 집적 회로(IC)에 내장되어 있습니다. 트랜지스터는 20세기 최고의 발명품 중 하나로 간주되며, 컴퓨터, 스마트폰, 텔레비전, 라디오 등 수많은 전자 장치의 핵심 부품으로 자리 잡고 있습니다.
트랜지스터의 발명은 전자기기 소형화와 성능 향상에 큰 기여를 했으며, 이는 현대 기술 발전의 근간이 되었습니다. 트랜지스터가 없었다면 현재의 컴퓨터와 같은 고성능 기기의 발전은 불가능했을 것입니다.
트랜지스터의 발명과 발전 과정은 현대 전자공학의 기초를 형성하는 데 중요한 역할을 했습니다. 여기에서 몇 가지 핵심적인 역사적 사실과 기술적 발전을 정리할 수 있습니다:
- Julius Edgar Lilienfeld와 FET 개념 (1926년): 물리학자 Julius Edgar Lilienfeld는 1926년에 전계 효과 트랜지스터(FET)의 개념을 처음 제안했습니다. 그러나 당시에는 이 개념을 실제로 구현할 수 있는 기술이 부족하여 작동하는 장치를 제작하는 데 실패했습니다.
- 점접촉 트랜지스터 (1947년): 최초로 작동하는 트랜지스터는 1947년 Bell Labs의 John Bardeen, Walter Brattain, 그리고 William Shockley에 의해 발명되었습니다. 이 점접촉 트랜지스터는 반도체 기판에 두 개의 금속 접촉을 붙여 만든 장치로, 오늘날 우리가 사용하는 모든 트랜지스터의 시작점이 되었습니다. 이 발명으로 세 명의 물리학자는 1956년 노벨 물리학상을 수상했습니다.
- MOSFET의 발명 (1959년): 1959년 Bell Labs의 Mohamed Atalla와 Dawon Kahng는 금속 산화물 반도체 전계 효과 트랜지스터(MOSFET)를 발명했습니다. MOSFET은 오늘날 가장 널리 사용되는 트랜지스터 유형으로, 디지털 회로에서 필수적인 구성 요소입니다. 이 장치는 전력 효율이 높고, 대량으로 집적할 수 있어 컴퓨터, 스마트폰, 그리고 다른 전자 기기에서 광범위하게 사용됩니다.
- 트랜지스터의 재료: 대부분의 트랜지스터는 매우 순수한 실리콘으로 만들어지며, 일부는 게르마늄이나 다른 반도체 재료로 만들어지기도 합니다. 트랜지스터의 유형에 따라, 전계 효과 트랜지스터(FET)는 한 종류의 전하 캐리어를, 바이폴라 접합 트랜지스터(BJT)는 두 종류의 전하 캐리어를 가질 수 있습니다.
- 진공관과의 비교: 트랜지스터는 진공관과 비교했을 때 크기가 작고 전력 소모가 적어 대다수의 전자 기기에서 진공관을 대체했습니다. 다만, 매우 높은 주파수 또는 전압에서 작동해야 하는 특정 응용 분야에서는 여전히 진공관이 유리한 점이 있습니다.
트랜지스터의 발명과 발전은 전자 기기의 소형화와 가격 하락을 가능하게 했으며, 이는 라디오, 계산기, 컴퓨터와 같은 다양한 기기의 보급에 기여했습니다.
트랜지스터의 역사는 전자공학의 발전과 깊이 연결되어 있습니다. 다음은 주요 역사적 사실과 그 맥락을 요약한 것입니다:
- 전계효과 트랜지스터(FET) 개념의 제안 (1925년): 물리학자 Julius Edgar Lilienfeld는 1925년에 전계효과 트랜지스터(FET)라는 개념을 처음으로 제안했습니다. 이 장치는 고체 상태의 소자로, 당시 사용되던 진공관을 대체하려는 목적이 있었습니다. Lilienfeld는 캐나다와 미국에서 FET에 대한 특허를 출원했지만, 당시의 기술적 한계로 인해 실제 작동하는 장치를 제작하지는 못했습니다. 그의 특허에는 작동하는 프로토타입의 구체적인 예가 포함되지 않았고, 고품질의 반도체 소재가 아직 개발되지 않았기 때문에 그의 아이디어는 실용화되지 못했습니다.
- 진공관과 수정 다이오드 발진기: 1907년에 발명된 진공관(열전자 3극관)은 무선 기술과 장거리 전화의 증폭을 가능하게 했지만, 전력 소모가 크고 취약한 장치였습니다. 1909년 물리학자 William Eccles는 수정 다이오드 발진기를 발견했지만, 여전히 진공관의 한계는 존재했습니다.
- Oskar Heil의 특허 (1934년): 1934년, 발명가 Oskar Heil은 유럽에서 전계효과 트랜지스터와 유사한 장치에 대한 특허를 받았습니다. 그러나 이 역시도 당시의 기술 수준에서는 실용화되지 않았습니다.
- 기술적 한계: 1920년대와 1930년대는 고품질 반도체 소재의 생산이 이루어지지 않은 시기였기 때문에, Lilienfeld와 Heil의 고체 증폭기 아이디어는 실용적으로 사용되지 못했습니다.
이 시기는 전자공학의 기초가 형성되던 시기였으며, 트랜지스터 발명 이전의 전자 장치들은 주로 진공관을 사용했습니다. 그러나 진공관의 한계는 명백했고, 더 나은 전자 소자의 필요성이 대두되었으며, 이로 인해 결국 트랜지스터가 발명되고 발전하게 되었습니다.
바이폴라 트랜지스터(BJT, Bipolar Junction Transistor)는 1948년에 윌리엄 쇼클리에 의해 발명된 중요한 전자 소자입니다. 이 발명은 전자공학의 발전에 큰 영향을 미쳤으며, 다음과 같은 중요한 역사적 사건과 기술적 발전이 있었습니다:

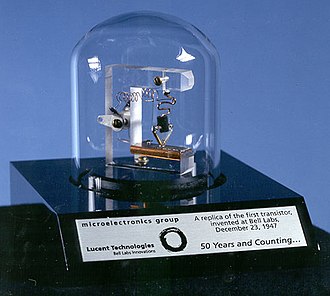

- 점접촉 트랜지스터의 발명 (1947년): 1947년, AT&T 벨 연구소의 존 바딘과 월터 브래튼은 게르마늄 결정에 두 개의 금속 점을 접촉시켜 최초의 작동 트랜지스터인 점접촉 트랜지스터를 발명했습니다. 이 실험에서 그들은 입력보다 큰 출력 신호를 생성하는 것을 관찰했고, 이를 통해 트랜지스터의 가능성을 확인했습니다.
- 바이폴라 접합 트랜지스터의 발명 (1948년): 윌리엄 쇼클리는 이듬해 1948년에 바이폴라 접합 트랜지스터(BJT)를 발명했습니다. BJT는 두 개의 pn 접합을 이용해 전류 증폭 기능을 수행하는 소자입니다. 이 발명은 트랜지스터의 효율성과 신뢰성을 크게 향상시켰으며, 전자기기의 소형화와 성능 향상에 기여했습니다.
- 허버트 마타레의 독립적 발명 (1948년): 한편, 독일의 물리학자 허버트 마타레도 1948년 6월에 독립적으로 점접촉 트랜지스터를 발명했습니다. 이는 트랜지스터가 당시 여러 연구자들에게 중요한 연구 주제였음을 보여줍니다.

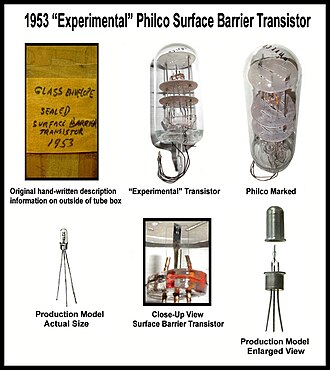

- Philco 표면 장벽 트랜지스터 (1953년): 1953년에 Philco는 표면 장벽 트랜지스터를 개발하고 생산하기 시작했습니다. 이는 트랜지스터 기술이 발전하면서 더욱 다양한 형태로 구현되기 시작했음을 의미합니다.
- 트랜지스터라는 용어의 유래: 트랜지스터라는 용어는 존 R. 피어스가 "트랜스 저항"이라는 용어를 줄여 만든 것입니다. 이 용어는 전류를 제어하는 소자의 특성을 반영하고 있습니다.
- 트랜지스터와 노벨상 수상 (1956년): 이들의 업적을 인정받아, 쇼클리, 바딘, 브래튼은 1956년에 "반도체 연구와 트랜지스터 효과 발견"으로 노벨 물리학상을 공동 수상했습니다. 이는 트랜지스터가 전자공학에 미친 영향과 그 중요성을 잘 보여줍니다.
바이폴라 접합 트랜지스터는 그 후로도 계속해서 발전을 거듭하며, 오늘날까지도 다양한 전자 기기에서 중요한 역할을 하고 있습니다.
윌리엄 쇼클리의 팀이 원래 전계효과 트랜지스터(FET)를 만들려던 시도는 실패로 끝났지만, 이 실패는 결국 새로운 종류의 트랜지스터인 바이폴라 트랜지스터(BJT)를 발명하는 계기가 되었습니다. 쇼클리와 그의 팀은 반도체의 전도도를 조절하여 FET를 구현하려 했지만, 여러 기술적 문제에 부딪혔습니다. 특히, 반도체 표면에서 발생하는 표면 상태, 댄글링 본드(결합이 끊긴 원자), 그리고 게르마늄 및 구리 화합물 재료와 관련된 문제들이 이러한 시도를 방해했습니다. 이 과정에서 이 문제들의 본질을 이해하려는 시도는 결과적으로 바이폴라 트랜지스터의 발명으로 이어졌습니다.
Herbert Mataré와 Heinrich Welker의 독립적 발명: 동시에, 물리학자 Herbert Mataré와 Heinrich Welker는 파리에 있는 Westinghouse의 자회사에서 독립적으로 점접촉 트랜지스터를 발명했습니다. Mataré는 제2차 세계 대전 중 독일의 레이더 프로젝트에서 실리콘과 게르마늄을 이용해 수정 정류기를 개발한 경험을 바탕으로, 1947년에 간섭 현상에 대한 연구를 시작했습니다. 1948년 6월, 그들은 게르마늄 샘플을 사용해 일관된 점접촉 트랜지스터의 작동을 확인했습니다. 이는 Bardeen과 Brattain이 Bell Labs에서 1947년 12월에 이루어낸 것과 유사한 성과였습니다.
그러나, Mataré와 Welker는 Bell Labs의 과학자들이 이미 트랜지스터를 발명한 것을 알게 되자, 서둘러 "트랜지스트론"이라는 이름으로 트랜지스터를 상용화하기 위한 특허를 1948년 8월 13일에 신청했습니다. 이 트랜지스트론은 프랑스의 전화망에서 신호 증폭용으로 사용되었습니다.
이 역사적 맥락은 트랜지스터 발명의 복잡성을 보여줍니다. 여러 연구자들이 독립적으로 트랜지스터 개발에 기여했고, 이들의 연구는 전자공학 분야의 큰 전환점이 되었습니다.
최초의 바이폴라 접합 트랜지스터(BJT)는 1948년 6월 26일에 Bell Labs의 윌리엄 쇼클리에 의해 특허(2,569,347)로 출원되었습니다. 이 트랜지스터는 두 개의 pn 접합을 활용하여 전류 증폭을 가능하게 하는 구조를 가지고 있습니다. 1950년 4월 12일, Bell Labs의 화학자 Gordon Teal과 Morgan Sparks는 작동하는 최초의 바이폴라 NPN 접합 게르마늄 트랜지스터를 성공적으로 생산했습니다. 이 NPN 접합 트랜지스터는 게르마늄을 기반으로 하여 전자기기의 신호 증폭을 효과적으로 수행할 수 있었습니다.
1951년 7월 4일, Bell Labs는 보도자료를 통해 이 새로운 "샌드위치" 구조의 트랜지스터를 발표했습니다. 이 트랜지스터는 이전의 점접촉 트랜지스터보다 훨씬 더 효율적이고 안정적인 전류 증폭을 가능하게 했으며, 전자기기의 소형화와 성능 향상에 중요한 역할을 했습니다.
최초의 고주파 트랜지스터: 1953년에는 Philco에서 개발한 표면 장벽 게르마늄 트랜지스터가 최초의 고주파 트랜지스터로 등장했습니다. 이 트랜지스터는 최대 60MHz의 주파수에서 작동할 수 있었으며, 고주파 신호의 증폭에 적합한 성능을 제공했습니다. 이 트랜지스터는 인듐(III) 황산염 제트로 n형 게르마늄 베이스에 움푹 들어간 부분을 에칭하여 매우 얇은 베이스를 형성했으며, 움푹 들어간 부분에 전기 도금된 인듐이 수집기와 에미터를 형성했습니다.
이와 같은 기술적 발전은 전자공학의 중요한 진보를 이끌었으며, 트랜지스터 기술의 발전은 오늘날의 고속 통신 및 컴퓨팅 기술의 기초가 되었습니다.
1953년에 AT&T는 최초로 통신 장비에서 트랜지스터를 사용한 시스템을 도입했습니다. 이 시스템은 No. 4A Toll Crossbar Switching System으로, 번역기 카드에 인코딩된 라우팅 정보를 기반으로 트렁크 회로를 선택하는 역할을 했습니다. 이는 이전 시스템인 Western Electric No. 3A 포토트랜지스터 시스템이 펀칭 메탈 카드를 사용해 기계적으로 인코딩을 읽었던 방식과는 차별화되는 기술적 진보였습니다. 트랜지스터의 도입은 통신 장비의 신뢰성과 효율성을 크게 향상시켰습니다.
포켓 트랜지스터 라디오의 발전: 1953년 8월 29일부터 9월 6일까지 뒤셀도르프에서 열린 Internationale Funkausstellung에서 INTERMETALL, Herbert Mataré가 설립한 회사에서 최초의 프로토타입 포켓 트랜지스터 라디오가 선보였습니다. 이 초기 라디오는 당시 기술 혁신의 상징이었으며, 대중이 소형 전자기기를 손쉽게 휴대할 수 있게 하는 데 중요한 역할을 했습니다.
첫 번째 양산형 포켓 트랜지스터 라디오는 1954년 10월에 출시된 Regency TR-1입니다. 이 모델은 Industrial Development Engineering Associates(IDEA)와 Texas Instruments의 합작 투자로 생산되었으며, 인디애나폴리스에서 제조되었습니다. TR-1은 4개의 트랜지스터와 1개의 게르마늄 다이오드를 사용했으며, 거의 주머니 크기의 컴팩트한 디자인이 특징이었습니다. 이 제품은 처음에는 검정, 아이보리, 만다린 레드, 클라우드 그레이, 마호가니, 올리브 그린의 6가지 색상으로 출시되었으며, 이후 다양한 색상이 추가되었습니다.
Regency TR-1의 출시는 트랜지스터 기술이 소비자 전자기기 시장에 미친 큰 변화를 상징하며, 소형 전자기기의 대중화를 이끌었습니다. 이 라디오는 이후 많은 회사들이 다양한 휴대용 전자기기를 개발하도록 자극하였고, 트랜지스터는 전자기기의 주요 부품으로 자리잡게 되었습니다.
1955년, Chrysler와 Philco는 협력하여 최초의 생산형 모든 트랜지스터 자동차 라디오를 개발했습니다. 이 라디오는 1955년 4월 28일자 The Wall Street Journal에 발표되었고, 1955년 가을부터 1956년형 Chrysler 및 Imperial 자동차의 새로운 라인에 옵션으로 제공되었습니다. 이 라디오는 1955년 10월 21일 딜러 쇼룸에 출시되었으며, 트랜지스터 기술이 자동차 전자 기기에도 도입되었음을 알리는 중요한 이정표가 되었습니다.
Sony TR-63과 트랜지스터 라디오의 대중화: 1957년에 출시된 Sony TR-63은 최초로 대량 생산된 트랜지스터 라디오로, 전 세계적으로 트랜지스터 라디오의 보급을 이끌었습니다. 이 라디오는 소형화된 디자인과 뛰어난 휴대성으로 소비자들 사이에서 큰 인기를 끌었고, 1960년대 중반까지 전 세계적으로 약 700만 대가 판매되었습니다. Sony의 성공은 트랜지스터 기술이 진공관을 대체하게 된 중요한 계기가 되었으며, 트랜지스터는 주요 전자 기술로 자리 잡게 되었습니다.
실리콘 트랜지스터의 발전: 최초의 작동 실리콘 트랜지스터는 1954년 1월 26일, Bell Labs의 Morris Tanenbaum에 의해 개발되었습니다. 실리콘은 기존의 게르마늄보다 열적 안정성이 높고, 더 높은 전압과 온도에서 작동할 수 있는 이점이 있었습니다. 이러한 이유로 실리콘 트랜지스터는 이후의 반도체 기술 발전에 중요한 역할을 하게 되었습니다.
같은 해인 1954년 5월, Texas Instruments는 최초의 상용 실리콘 트랜지스터를 발표했습니다. 이는 Gordon Teal의 작업 덕분이었는데, 그는 이전에 Bell Labs에서 고순도 실리콘 결정 성장 기술을 개발했던 전문가였습니다. 이 실리콘 트랜지스터의 개발은 반도체 산업의 발전을 가속화했으며, 오늘날의 실리콘 기반 전자기기 산업의 기초가 되었습니다.
전계효과 트랜지스터(FET, Field-Effect Transistor)는 반도체 소자의 일종으로, 전압에 의해 전류 흐름을 제어하는 기능을 가지고 있습니다. FET의 기본 원리는 1926년에 물리학자 Julius Edgar Lilienfeld에 의해 처음 제안되었습니다. Lilienfeld는 MESFET와 유사한 장치에 대한 특허를 출원했으며, 1928년에는 절연 게이트 전계효과 트랜지스터에 대한 특허를 출원했습니다. 이 특허는 오늘날 우리가 사용하는 FET의 근간을 이루는 개념을 포함하고 있습니다.
FET 개념의 발전: FET의 개념은 1930년대에 엔지니어 Oskar Heil에 의해 다시 다루어졌고, 1940년대에는 William Shockley에 의해 이론적으로 더욱 정교화되었습니다. 1945년에는 Heinrich Welker가 접합형 전계효과 트랜지스터(JFET)에 대한 특허를 취득했습니다. 이후, 1952년에 Shockley는 JFET에 대한 이론을 정립하였고, 1953년에는 George C. Dacey와 Ian M. Ross가 실용적인 JFET를 제작했습니다. JFET는 오늘날 FET의 한 유형으로, 전압을 통해 소스와 드레인 사이의 전류를 제어하는 소자입니다.
MOSFET의 등장: 1948년에 John Bardeen은 반전층을 갖는 절연 게이트 FET(IGFET)인 MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)의 선구자에 대한 특허를 취득했습니다. Bardeen의 MOSFET 개념은 반도체 기판과 금속 산화물 절연체 사이에 형성되는 반전층을 이용하여 전류를 제어하는 방식으로, 이는 오늘날의 CMOS(Complementary Metal-Oxide-Semiconductor) 기술의 기초가 되었습니다. CMOS는 현대 디지털 회로 설계에서 가장 널리 사용되는 기술로, 낮은 전력 소모와 높은 집적도를 제공합니다.
MOSFET (MOS 트랜지스터)
모하메드 아탈라(왼쪽)와 다원 강(오른쪽)은 1959년 벨 연구소에서 **MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)**을 발명했습니다.
초기 반도체 산업에서는 대량 생산이 어려운 접합 트랜지스터에 집중했으며, 이는 여러 특수 응용 분야에만 국한되었습니다. 전계 효과 트랜지스터(FET)가 잠재적인 대안으로 이론화되었지만, 표면 상태 장벽으로 인해 외부 전기장이 재료를 관통하지 못해 제대로 작동하지 못했습니다 .
1957년, Bell Labs의 엔지니어 Mohamed Atalla는 반도체 소자 제조의 새로운 방법을 제안했습니다. 그는 실리콘 웨이퍼에 절연성 실리콘 산화물 층을 코팅하여 전기가 표면 상태를 극복하고 아래의 반도체 실리콘으로 안정적으로 침투할 수 있도록 하는 공정을 개발했습니다. 이 표면 수동화 공정은 실리콘 집적 회로의 대량 생산을 가능하게 했으며, 반도체 산업에 중요한 역할을 했습니다 .
Atalla는 이 방법을 바탕으로 금속-산화물-반도체(MOS) 공정을 개발했고, 이를 통해 최초의 작동하는 실리콘 FET를 제작할 수 있다고 제안했습니다.
1959년, Atalla와 그의 한국인 동료 Dawon Kahng은 MOSFET 또는 MOS 트랜지스터를 개발했습니다 . 이 트랜지스터는 소형화와 대량 생산이 가능했으며, 다양한 용도로 활용될 수 있는 최초의 트랜지스터였습니다 .
MOSFET은 높은 확장성, 낮은 전력 소모, 그리고 바이폴라 접합 트랜지스터보다 높은 밀도를 특징으로 합니다 . 이를 통해 고밀도 집적 회로를 구축할 수 있었으며, 단일 IC에 10,000개 이상의 트랜지스터를 통합할 수 있었습니다 .
CMOS (보완형 MOS)
CMOS(Complementary Metal-Oxide-Semiconductor)는 1963년 Fairchild Semiconductor의 Chih-Tang Sah와 Frank Wanlass가 발명했습니다. CMOS 기술은 전력 소모가 매우 낮고, 집적도가 높아 다양한 디지털 회로에서 널리 사용되고 있습니다. CMOS의 발전은 현대 전자공학에 큰 기여를 했으며, 특히 컴퓨터와 모바일 기기에서 필수적인 역할을 하고 있습니다.
플로팅 게이트 MOSFET
플로팅 게이트 MOSFET은 1967년 Dawon Kahng과 Simon Sze에 의해 처음 보고되었습니다. 이 구조는 전자 기억 소자(메모리) 기술의 기초를 형성하며, 특히 플래시 메모리와 같은 비휘발성 메모리에서 중요한 역할을 합니다. 플로팅 게이트는 데이터 저장을 가능하게 하여, 전원이 꺼져도 정보를 유지할 수 있는 특성을 제공합니다.
더블 게이트 MOSFET
더블 게이트 MOSFET은 1984년 전기 기술 연구소(Electrotechnical Laboratory)의 연구원인 Toshihiro Sekigawa와 Yutaka Hayashi에 의해 처음 시연되었습니다. 더블 게이트 구조는 전자 이동 경로를 두 개의 게이트로 제어하여, 더 높은 성능과 효율성을 제공합니다. 이는 트랜지스터의 채널 제어 능력을 향상시켜, 더 높은 전류 드라이브와 낮은 누설 전류를 가능하게 합니다.
FinFET
FinFET(fin field-effect transistor)은 3D 비평면 다중 게이트 MOSFET의 한 유형으로, 1989년 히타치 중앙 연구소의 Digh Hisamoto와 그의 팀이 연구를 통해 개발하기 시작했습니다. FinFET은 기존의 평면 트랜지스터에 비해 더 작은 면적에서 더 높은 전류를 흐르게 할 수 있으며, 전력 소모를 줄이는 데 크게 기여합니다. FinFET 기술은 현대의 고성능 컴퓨터 프로세서와 같은 고밀도 집적 회로에서 중요한 역할을 하고 있습니다.
트랜지스터의 중요성
트랜지스터는 현대 전자제품의 핵심적인 구성 요소로, 많은 전문가들이 이를 20세기 최고의 발명품 중 하나로 평가합니다. 트랜지스터의 발명은 2009년 IEEE 이정표로 지정되었으며, 이정표에는 1948년 접합 트랜지스터의 발명과 1959년 MOSFET의 발명도 포함됩니다.
MOSFET은 컴퓨터와 전자 제품에서 스마트폰과 같은 통신 기술에 이르기까지 가장 널리 사용되는 트랜지스터로 자리잡았습니다. 이 트랜지스터는 현대 전자 제품을 가능하게 한 핵심 장치로, 20세기 후반부터 디지털 시대를 열었습니다. 미국 특허 및 상표청은 MOSFET을 "전 세계의 삶과 문화를 변화시킨 획기적인 발명품"으로 묘사하며, 그 중요성을 강조합니다.
MOSFET은 비교적 기본적인 소재를 사용하여 고도로 자동화된 반도체 소자 제조 공정을 통해 대량 생산할 수 있으며, 이로 인해 트랜지스터당 비용이 놀라울 정도로 낮습니다. 이 트랜지스터는 역사상 가장 많이 생산된 인공 물체로, 2018년까지 13조 개 이상이 제조되었습니다.
매년 여러 회사가 개별적으로 패키지된(이산형) MOS 트랜지스터를 10억 개 이상 생산하지만, 대부분은 다이오드, 저항기, 커패시터 등의 전자 부품과 함께 집적 회로(IC, 마이크로칩)에서 생산되어 완전한 전자 회로를 구성합니다. 논리 게이트는 최대 약 20개의 트랜지스터로 구성되며, 2022년 현재 고급 마이크로프로세서는 최대 570억 개의 MOSFET을 포함할 수 있습니다.
트랜지스터는 그 낮은 비용, 유연성 및 신뢰성으로 인해 널리 퍼졌으며, 이는 가전제품과 기계를 제어하는 전기 기계 장치를 대체하는 데 큰 역할을 했습니다. 표준 마이크로컨트롤러를 사용하고 컴퓨터 프로그램을 작성하여 제어 기능을 수행하는 것이, 동등한 기계 시스템을 설계하는 것보다 더 쉽고 저렴합니다.
간소화된 트랜지스터 작업 원리
트랜지스터는 한 쌍의 단자 사이에 작은 신호를 적용하여 다른 한 쌍의 단자에서 훨씬 더 큰 신호를 제어할 수 있는 능력을 가지고 있습니다. 이 능력을 **이득(gain)**이라고 하며, 이는 트랜지스터가 증폭기로 작동하게 하는 원리입니다. 즉, 약한 입력 신호에 비례하는 더 강한 출력 신호를 생성할 수 있으며, 또한 전기적으로 제어되는 스위치로도 사용됩니다. 이 스위치는 다른 회로 요소에 의해 전류의 양이 결정되므로 매우 유용합니다.
트랜지스터의 두 가지 주요 유형
- 바이폴라 접합 트랜지스터 (BJT):
- 단자: 베이스(Base), 컬렉터(Collector), 에미터(Emitter)
- 작동 원리: 베이스 단자에 작은 전류가 흐르면, 이 전류가 컬렉터와 에미터 사이의 훨씬 더 큰 전류를 제어하거나 스위칭할 수 있습니다. 베이스와 에미터 사이의 연결은 반도체 다이오드처럼 동작하여 전압 강하가 발생하며, 이를 V_BE (베이스-에미터 전압)라고 합니다.
- 전계효과 트랜지스터 (FET):
- 단자: 게이트(Gate), 소스(Source), 드레인(Drain)
- 작동 원리: 게이트 단자에 인가된 전압이 소스와 드레인 사이의 전류를 제어합니다. FET는 전류를 제어하는 데 있어서 전압을 사용한다는 점에서 BJT와 차이가 있습니다.

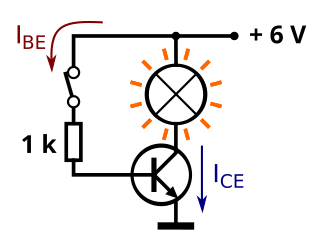

회로에서의 트랜지스터 동작
트랜지스터는 회로에서 다양한 역할을 수행할 수 있습니다. BJT의 경우, 베이스 전류에 따라 에미터와 컬렉터 사이로 전하가 흐르며, 이 흐름은 회로의 다른 부분에서 더욱 큰 전류를 제어하게 됩니다. 이러한 특성 덕분에 트랜지스터는 신호 증폭, 전류 제어, 스위칭 등 다양한 응용 분야에서 핵심적인 역할을 합니다.
스위치로서의 트랜지스터
트랜지스터는 디지털 회로에서 전자 스위치로 널리 사용됩니다. 이들은 스위치 모드 전원 공급 장치와 같은 고전력 애플리케이션뿐만 아니라 논리 게이트와 같은 저전력 애플리케이션에서도 "켜짐" 또는 "꺼짐" 상태를 제어할 수 있습니다. 트랜지스터를 스위치로 사용할 때 중요한 매개변수에는 스위칭된 전류, 처리된 전압, 그리고 스위칭 속도(상승 및 하강 시간에 의해 특징지어짐)가 포함됩니다.
이상적인 스위치 시뮬레이션
스위칭 회로의 목표는 오프 상태일 때 개방 회로에 가깝고, 온 상태일 때 단락 회로에 가까운 동작을 구현하는 것입니다. 이상적인 스위치는 두 상태 사이의 전환이 매우 빠르며, 오프 상태에서는 누설 전류가 매우 적고, 온 상태에서는 트랜지스터의 저항이 매우 낮아야 합니다. 이러한 속성은 회로의 성능에 직접적인 영향을 미칩니다.

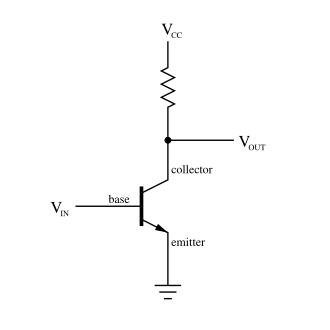

접지형 에미터 트랜지스터 회로
접지형 에미터 트랜지스터 회로에서, 베이스 전압이 상승하면 에미터와 콜렉터 전류가 기하급수적으로 증가합니다. 이때 콜렉터에서 에미터로의 저항이 감소하면서 콜렉터 전압이 떨어지게 됩니다. 만약 콜렉터와 에미터 사이의 전압 차이가 0(또는 거의 0)에 도달하면, 이 상태를 포화라고 합니다. 포화 상태에서는 콜렉터 전류가 부하 저항(예: 전구)과 공급 전압에 의해서만 제한되며, 스위치가 온 상태가 됩니다.
바이폴라 트랜지스터의 스위칭
스위칭 애플리케이션에서 바이폴라 트랜지스터(BJT)를 사용하려면, 트랜지스터가 차단 영역(오프 상태)과 포화 영역(온 상태) 사이에서 작동하도록 바이어스해야 합니다. 이를 위해서는 충분한 베이스 구동 전류가 필요합니다. BJT는 전류 이득을 제공하므로, 베이스 단자로 작은 전류를 인가함으로써 콜렉터에서 큰 전류를 스위칭할 수 있습니다.
예를 들어, 조명 스위치 회로에서는 트랜지스터가 포화되도록 충분한 베이스 전류를 제공하는 저항을 선택해야 합니다. 베이스 저항 값은 공급 전압, 트랜지스터 CE 접합 전압 강하, 콜렉터 전류 및 증폭 계수 베타를 기반으로 계산됩니다.
증폭기로서의 트랜지스터
트랜지스터는 증폭기로서 매우 중요한 역할을 합니다. 트랜지스터 증폭기는 작은 입력 신호(전압 또는 전류)를 받아들이고, 이를 큰 출력 신호로 변환합니다. 이 과정에서 트랜지스터의 설계와 회로 구성에 따라 전류 이득, 전압 이득 또는 두 가지 모두를 제공할 수 있습니다.
공통 에미터 증폭기
공통 에미터 증폭기는 가장 널리 사용되는 트랜지스터 증폭기 구성 중 하나입니다. 이 구성에서는 **전압(V_in)**의 작은 변화가 트랜지스터의 베이스를 통해 작은 전류를 변경합니다. 이 작은 전류 변화는 트랜지스터의 전류 증폭 기능과 회로 특성에 의해, **출력 전압(V_out)**에서 큰 변화를 일으킵니다. 이로 인해 공통 에미터 증폭기는 입력 신호의 작은 변동을 크게 증폭하여 출력에서 증폭된 신호를 제공합니다.
트랜지스터 증폭기의 응용
단일 트랜지스터 증폭기는 여러 가지 구성이 가능합니다. 예를 들어, 일부 구성은 전류 이득을 제공하고, 일부는 전압 이득을 제공합니다. 또 다른 구성은 전류와 전압 이득을 동시에 제공할 수 있습니다.
증폭기는 휴대전화, 텔레비전, 라디오 등 다양한 전자기기에서 핵심적인 역할을 합니다. 이들 기기는 사운드 재생, 무선 전송, 신호 처리를 위해 증폭기를 필요로 합니다. 최초의 이산 트랜지스터 오디오 증폭기는 수백 밀리와트의 출력만을 제공했지만, 트랜지스터 기술이 발전함에 따라 전력과 오디오 충실도가 점차 증가했습니다.
오늘날, 최대 수백 와트의 출력을 내는 최신 트랜지스터 오디오 증폭기가 일반적으로 사용되며, 이러한 증폭기들은 비교적 저렴하게 구입할 수 있습니다.
진공관과 트랜지스터의 비교
트랜지스터가 개발되기 전, 진공관(영국에서는 "열전자 밸브" 또는 "밸브"라고도 함)은 전자 장비의 주요 활성 부품으로 사용되었습니다. 그러나 트랜지스터가 개발되면서, 대부분의 응용 분야에서 진공관을 빠르게 대체하게 되었습니다. 트랜지스터의 주요 장점은 다음과 같습니다:
트랜지스터의 장점
- 전력 소비 감소: 트랜지스터는 음극 히터가 필요하지 않아, 진공관에 비해 전력 소비가 크게 줄어듭니다. 진공관에서는 히터가 예열될 때 지연이 발생하며, 음극이 열로 인해 손상되는 음극 중독 및 고갈의 문제가 있었지만, 트랜지스터에서는 이러한 문제가 없습니다.
- 소형화: 트랜지스터는 크기와 무게가 매우 작아, 전체 장비의 크기도 줄일 수 있습니다. 또한, 매우 작은 트랜지스터를 여러 개 모아 단일 집적 회로(IC)로 제조할 수 있어, 소형 전자기기의 발전을 가능하게 했습니다.
- 낮은 작동 전압: 트랜지스터는 낮은 작동 전압에서도 동작이 가능하여, 몇 개의 셀만 있는 배터리로도 구동할 수 있습니다. 이는 휴대용 전자기기에서 매우 중요한 이점입니다.
- 에너지 효율성: 트랜지스터는 진공관보다 에너지 효율성이 높습니다. 특히 저전력 애플리케이션에서는 트랜지스터의 에너지 소비가 훨씬 적을 수 있습니다.
- 설계 유연성: 트랜지스터는 보완 소자를 사용하여 진공관에서는 불가능한 보완 대칭 회로를 포함한 다양한 회로 설계를 가능하게 합니다. 이는 전자 회로 설계에서 큰 유연성을 제공합니다.
- 물리적 견고성: 트랜지스터는 기계적 충격과 진동에 대한 민감도가 매우 낮아, 물리적인 견고성이 뛰어납니다. 이로 인해 충격으로 인한 잘못된 신호(예: 오디오 애플리케이션에서의 마이크로포닉스 현상)가 사실상 제거됩니다.
- 내구성: 트랜지스터는 유리봉투의 파손, 누출, 가스 방출 등 물리적 손상에 영향을 받지 않으므로, 훨씬 더 높은 내구성을 자랑합니다.
이러한 장점 덕분에, 트랜지스터는 진공관을 대부분의 전자기기에서 대체하게 되었고, 전자기기의 소형화, 효율성 향상, 내구성 증가 등에 기여했습니다.
트랜지스터의 제한 사항
트랜지스터는 여러 가지 장점이 있지만, 다음과 같은 제한 사항이 있습니다:
- 전자 이동성: 트랜지스터는 진공관이 제공하는 높은 전자 이동성을 가지지 못합니다. 이로 인해, 일부 고전력, 고주파 응용 분야(예: 무선 텔레비전 송신기나 위성의 이동파 튜브 증폭기)에서는 진공관이 더 적합할 수 있습니다.
- 취급 민감성: 트랜지스터와 기타 솔리드 스테이트 장치는 정전기 방전이나 매우 짧은 전기적 및 열적 사건으로 인해 손상될 수 있습니다. 반면, 진공관은 이러한 전기적 사건에 훨씬 더 견고하며, 전기적 스트레스에 더 잘 견딜 수 있습니다.
- 방사선 민감성: 트랜지스터는 방사선과 우주선에 민감합니다. 따라서 우주 환경에서는 특수한 방사선 강화 칩이 사용됩니다. 진공관은 방사선에 덜 민감하여 극한의 환경에서도 더 잘 작동할 수 있습니다.
- 오디오 특성: 오디오 애플리케이션에서 트랜지스터는 진공관의 낮은 고조파 왜곡을 제공하지 않습니다. 이로 인해, 일부 오디오 애호가들은 진공관이 제공하는 튜브 사운드를 선호하기도 합니다. 튜브 사운드는 따뜻하고 부드러운 소리 특성으로 잘 알려져 있으며, 특정 음악 장르에서 특히 인기가 있습니다.
이러한 제한 사항에도 불구하고, 트랜지스터는 여전히 대부분의 현대 전자기기에서 핵심적인 부품으로 사용되고 있습니다. 그러나 특정한 고전력, 고주파, 또는 특수 환경에서는 여전히 진공관이 더 적합할 수 있습니다.
트랜지스터의 유형
트랜지스터는 다양한 특성에 따라 여러 가지로 분류될 수 있습니다. 아래는 주요 분류 기준과 각 유형의 설명입니다.
1. 구조에 따른 분류
- MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor): 절연 게이트를 가진 전계 효과 트랜지스터로, 주로 디지털 회로에서 사용됩니다.
- BJT (Bipolar Junction Transistor): 두 개의 pn 접합을 가진 바이폴라 트랜지스터로, 전류 증폭에 주로 사용됩니다.
- JFET (Junction Field-Effect Transistor): 접합형 전계 효과 트랜지스터로, 전류를 제어하는 데 사용됩니다.
- IGBT (Insulated Gate Bipolar Transistor): 절연 게이트 바이폴라 트랜지스터로, 고전압과 고전력 애플리케이션에 적합합니다.
2. 반도체 재료에 따른 분류
- 실리콘: 가장 일반적인 반도체 재료로, 비정질, 다결정, 단결정 형태로 존재합니다.
- 게르마늄: 초기 트랜지스터에 사용되었던 재료로, 실리콘보다 전자 이동성이 좋지만 열적 안정성이 낮습니다.
- 갈륨비소화물 (GaAs): 고주파 및 고속 응용에 적합한 화합물 반도체입니다.
- 실리콘 카바이드 (SiC): 높은 전력 및 고온 애플리케이션에 사용되는 반도체 재료입니다.
- 그래핀: 탄소의 동소체로, 고속 전자 기기에서 연구가 진행 중입니다.
3. 전기적 극성에 따른 분류
- NPN, PNP (BJT): BJT의 극성에 따라 NPN형과 PNP형으로 나뉩니다.
- N채널, P채널 (FET): FET의 전류 흐름 방향에 따라 N채널과 P채널로 구분됩니다.
4. 최대 전력 정격에 따른 분류
- 낮음, 중간, 높음: 트랜지스터가 처리할 수 있는 최대 전력에 따라 분류됩니다.
5. 최대 작동 주파수에 따른 분류
- 낮음, 중간, 높음: 작동 주파수 범위에 따라 분류됩니다.
- RF (Radio Frequency): 무선 주파수에서 작동하는 트랜지스터.
- 마이크로파 주파수: 매우 높은 주파수에서 작동하는 트랜지스터.
6. 응용 분야에 따른 분류
- 스위치, 일반 용도, 오디오, 고전압, 슈퍼 베타, 매치드 페어: 사용 목적에 따라 분류됩니다.

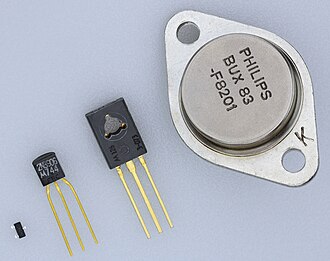

7. 물리적 패키징에 따른 분류
- 관통형 금속, 관통형 플라스틱, 표면 실장 (SMD), 볼 그리드 어레이 (BGA), 전원 모듈: 트랜지스터의 물리적 패키지 형태에 따라 분류됩니다.
8. 증폭 계수에 따른 분류
- h_FE, β_F (트랜지스터 베타), g_m (전도도): 트랜지스터의 증폭 능력을 나타내는 지표로 분류됩니다.
9. 작동 온도에 따른 분류
- 극한 온도 트랜지스터: -55°C 이하 또는 150°C 이상에서 안정적으로 작동하는 트랜지스터.
- 기존 온도 트랜지스터: -55°C에서 150°C 사이에서 작동하는 트랜지스터.
예를 들어, 특정 트랜지스터는 **"실리콘, 표면 실장, BJT, NPN, 저전력, 고주파 스위치"**로 설명될 수 있습니다.
P채널
N채널
트랜지스터 종류를 기억하기 위한 기억술
트랜지스터의 종류를 기억하기 위해 전기 기호를 활용한 간단한 기억술이 있습니다. 특히, BJT(Bipolar Junction Transistor)의 npn과 pnp 트랜지스터를 구별할 때 유용합니다.
- npn 트랜지스터: 기호에서 화살표는 **"Not Pointing iN"**으로 기억할 수 있습니다. 즉, npn 트랜지스터의 화살표는 밖을 향해 있습니다.
- pnp 트랜지스터: 기호에서 화살표는 **"Points iN Proudly"**로 기억할 수 있습니다. 즉, pnp 트랜지스터의 화살표는 안으로 향해 있습니다.
이 기억술은 BJT에 대해서는 유용하지만, MOSFET 기반 트랜지스터 기호에는 적용되지 않습니다. MOSFET 기호에서 화살표의 방향은 보통 반전되어 있기 때문에, 같은 방식의 기억술이 잘 맞지 않습니다.
전계효과 트랜지스터(FET)
- *전계효과 트랜지스터(FET)**는 단극 트랜지스터라고도 하며, 전류의 흐름을 제어하기 위해 전자(n채널 FET의 경우) 또는 정공(p채널 FET의 경우)를 사용합니다. FET에는 네 개의 단자가 있으며, 각각 소스(Source), 게이트(Gate), 드레인(Drain), 바디(Body)(또는 기판)로 명명됩니다. 대부분의 FET에서 바디는 내부적으로 소스에 연결되어 있으며, 이는 일반적인 FET 동작 설명에서 가정됩니다.
FET의 동작 원리
FET에서 드레인-소스 전류(I_DS)는 소스 영역을 드레인 영역에 연결하는 전도 채널을 통해 흐릅니다. 이 전도도는 게이트와 소스 단자 사이에 인가되는 전압에 의해 조절됩니다. **게이트-소스 전압(V_GS)**이 증가하면, **드레인-소스 전류(I_DS)**도 증가합니다.
- V_GS가 임계값 전압(V_T) 이하일 때, I_DS는 거의 흐르지 않습니다.
- V_GS가 V_T를 초과하면, I_DS는 기하급수적으로 증가한 뒤 대략 2차 비율로 증가합니다. 이 영역을 "공간 전하 제한" 영역이라고 합니다.
FET의 주요 특성 중 하나는 입력 저항이 높다는 점입니다. 이는 좁은 대역폭에서 잡음을 줄이는 데 유리하게 작용합니다.
FET의 활용
FET는 잡음이 낮은 입력을 필요로 하는 회로에서 유리합니다. 또한, 게이트-소스 전압을 통해 전류를 제어하기 때문에 매우 효율적이며, 다양한 디지털 및 아날로그 회로에서 사용됩니다.
FET의 주요 유형 및 작동 모드
- *전계효과 트랜지스터(FET)**는 크게 **접합 FET (JFET)**와 **절연 게이트 FET (IGFET)**의 두 가지 제품군으로 나뉩니다. IGFET는 일반적으로 MOSFET(Metal-Oxide-Semiconductor FET)로 알려져 있으며, 금속 게이트, 산화물 절연체, 반도체 층으로 구성된 구조를 가지고 있습니다.
1. JFET (접합 FET)
- 구조: JFET의 게이트는 소스와 드레인 사이의 채널과 함께 p-n 다이오드를 형성합니다.
- 유사성: 기능적으로, n채널 JFET는 진공관 트라이오드의 솔리드 스테이트 동등물로 작동합니다. 트라이오드에서 그리드와 캐소드 사이에 다이오드가 형성되는 것처럼, JFET에서도 유사한 동작이 일어납니다.
- 특성: JFET는 고갈 모드에서 작동하며, 높은 입력 임피던스를 가지며, 입력 전압에 따라 전류를 제어합니다.
2. IGFET (절연 게이트 FET)
- 구조: MOSFET로 잘 알려진 IGFET는 금속 게이트, 산화물 절연체, 반도체 층으로 구성됩니다. 게이트는 채널과 전기적으로 절연되어 있습니다.
- 특성: 대부분의 MOSFET은 증강 모드에서 작동하며, 입력 전압에 따라 전류를 제어합니다.
3. MESFET (금속-반도체 FET)
- 구조: MESFET은 JFET에서 p-n 접합이 금속-반도체 접합으로 대체된 형태입니다.
- 특성: MESFET는 고주파 응용에 적합하며, 특히 HEMT(고전자 이동도 트랜지스터) 또는 HFET(이종접합 FET)는 매우 높은 주파수(수 GHz)에서 사용됩니다.
FET의 작동 모드
FET는 채널이 게이트-소스 전압 0에서 켜지는지, 꺼지는지에 따라 두 가지 모드로 세분화됩니다.
- 고갈 모드 (Depletion Mode)
- 특성: 채널이 바이어스 0에서 켜집니다. 게이트 전압이 채널을 고갈시켜 전도도를 줄일 수 있습니다.
- 예: 대부분의 JFET는 고갈 모드입니다. JFET에서 다이오드 접합이 증강 모드일 경우, 바이어스를 정방향으로 하고 전도하게 됩니다.
- 증강 모드 (Enhancement Mode)
- 특성: 채널이 바이어스 0에서 꺼집니다. 게이트 전압이 전도도를 증강시켜 채널을 활성화할 수 있습니다.
- 예: 대부분의 MOSFET은 증강 모드입니다.
전류 흐름에 따른 작동
- n채널 디바이스: 더 양의 게이트 전압은 더 높은 전류에 해당합니다.
- p채널 디바이스: 더 양의 게이트 전압은 더 낮은 전류에 해당합니다.
FET의 선택과 사용은 이러한 구조적 특성과 작동 모드에 따라 달라지며, 각각의 특성은 특정 응용 분야에 적합한 성능을 제공합니다.
금속산화물반도체 FET (MOSFET)
금속산화물반도체 전계 효과 트랜지스터(MOSFET, MOS-FET 또는 MOS FET)는 금속산화물 실리콘 트랜지스터(MOS 트랜지스터 또는 MOS)로도 알려져 있습니다. MOSFET은 실리콘과 같은 반도체 소재의 제어된 산화 과정을 통해 제조되는 전계 효과 트랜지스터(FET)의 한 유형입니다.
주요 특징
- 절연 게이트: MOSFET의 가장 중요한 특징 중 하나는 절연 게이트를 가지고 있다는 점입니다. 이 게이트는 전기적으로 반도체의 채널과 절연되어 있으며, 게이트에 인가된 전압이 소자의 전도도를 결정합니다.
- 전도도 조절: 게이트 전압의 양에 따라 MOSFET의 전도도를 변경할 수 있으며, 이를 통해 전자 신호를 증폭하거나 전환하는 기능을 수행합니다. 이 때문에 MOSFET은 다양한 전자 회로에서 신호 제어 및 전력 관리에 중요한 역할을 합니다.
- 광범위한 사용: MOSFET은 전 세계에서 가장 흔히 사용되는 트랜지스터로, 99.9% 이상의 트랜지스터가 MOSFET입니다. 이로 인해 MOSFET은 현대 전자 기기의 기본 구성 요소로 자리잡고 있으며, 컴퓨터, 스마트폰, 가전제품 등 대부분의 전자 장치에서 필수적인 역할을 하고 있습니다.
MOSFET의 뛰어난 성능, 효율성, 그리고 대량 생산의 용이성 덕분에, 이 트랜지스터는 반도체 산업과 전자 기기의 발전에 큰 기여를 했습니다.
바이폴라 접합 트랜지스터 (BJT)
- *바이폴라 접합 트랜지스터(BJT)**는 다수 캐리어와 소수 캐리어를 모두 사용하여 전류를 전도하는 특성 때문에 "바이폴라"라는 이름이 붙었습니다. BJT는 대량 생산된 최초의 트랜지스터 유형이며, 두 개의 p-n 접합을 결합하여 만들어집니다. 이는 n-p-n 또는 p-n-p 구조로 구성됩니다.
구조와 동작 원리
- 구조: BJT는 두 개의 n형 반도체 사이에 얇은 p형 반도체가 끼어 있는 n-p-n 트랜지스터와, 두 개의 p형 반도체 사이에 얇은 n형 반도체가 끼어 있는 p-n-p 트랜지스터로 나뉩니다. 이 구조는 두 개의 p-n 접합을 형성하며, 각각 베이스-이미터 접합과 베이스-컬렉터 접합을 생성합니다. 얇은 베이스 영역이 이 접합들을 분리합니다.
- 단자: BJT는 반도체의 세 층에 해당하는 세 개의 단자를 가지며, 이 단자는 각각 이미터(Emitter), 베이스(Base), **컬렉터(Collector)**라고 불립니다.
- 작동 원리: n-p-n 트랜지스터에서 이미터-베이스 접합은 순방향 바이어스가 걸리고, 베이스-컬렉터 접합은 역방향 바이어스가 걸리게 됩니다. 이때, 전자들이 베이스 영역으로 주입되며, 얇은 베이스 영역을 통과하여 대부분의 전자가 컬렉터로 확산됩니다. 이 과정에서 베이스 전류는 매우 작지만, 컬렉터 전류는 베이스 전류의 약 β배(공통 에미터 전류 이득)입니다. 이 특성 때문에 BJT는 증폭기로 유용하게 사용됩니다.
주요 특성
- 증폭 능력: BJT는 베이스 전류를 통해 컬렉터 전류를 제어할 수 있어, 작은 입력 신호로 큰 출력을 얻을 수 있습니다.
- 저입력 임피던스: BJT는 저입력 임피던스 특성을 가지며, 이는 전계 효과 트랜지스터(FET)와의 주요 차이점 중 하나입니다.
- 트랜스컨덕턴스: BJT는 지수적 관계에 따라 작동하며, 이로 인해 FET보다 높은 트랜스컨덕턴스를 제공합니다.
포토트랜지스터
BJT는 빛에 노출되면 광전류를 생성하여 전도할 수 있습니다. 이는 베이스 영역에서 광자가 흡수되면서 발생하는데, 이러한 특성을 이용하여 포토트랜지스터라는 장치가 개발되었습니다. 포토트랜지스터는 빛을 감지하여 전류를 제어하는 용도로 사용되며, 패키지에 투명한 창이 있어 빛을 통과시킬 수 있습니다.
MOSFET 및 BJT의 사용
MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)과 BJT(Bipolar Junction Transistor)는 각각 다양한 전자 회로에서 중요한 역할을 하지만, 그 사용 범위와 응용 분야는 다릅니다.
MOSFET의 사용
- 디지털 회로 및 아날로그 회로: MOSFET은 디지털 회로와 아날로그 회로 모두에서 가장 널리 사용되는 트랜지스터로, 전 세계 모든 트랜지스터의 **99.9%**를 차지합니다.
- 집적 회로: MOSFET은 1970년대부터 디지털 회로에서 대부분의 시장 점유율을 차지했습니다. 이는 MOSFET이 디지털 회로에 적합한 특성(낮은 전력 소모, 높은 집적도 등)을 갖추고 있기 때문입니다.
- 전력 전자: 전력 MOSFET, LDMOS, RF CMOS와 같은 MOSFET 장치는 1980년대에 대부분의 전력 전자 애플리케이션에서 BJT를 대체했습니다.
- 아날로그 응용: 개별 MOSFET은 아날로그 회로, 전압 조정기, 증폭기, 전력 송신기, 모터 드라이버 등 다양한 트랜지스터 응용 분야에 사용됩니다.
BJT의 사용
- 1950~1960년대의 주력 트랜지스터: BJT는 1950년대에서 1960년대 사이에 가장 일반적으로 사용된 트랜지스터였습니다.
- 아날로그 회로: MOSFET이 널리 사용되기 시작한 1970년대 이후에도 BJT는 더 큰 선형성 때문에 증폭기와 같은 많은 아날로그 회로에서 여전히 선택되었습니다.
- 특정 응용: BJT는 고속 스위칭 및 선형 증폭이 필요한 특정 응용 분야에서 사용됩니다.
비교
- MOSFET의 우위: MOSFET은 전력 소모가 적고, 고속 스위칭이 가능하며, 높은 집적도를 제공하여 디지털 회로에서 우위를 점하고 있습니다. 또한, 현대 전력 전자기기에서도 대부분의 애플리케이션에서 BJT를 대체하고 있습니다.
- BJT의 선형성: BJT는 여전히 높은 선형성이 요구되는 증폭기 등 일부 아날로그 회로에서 선호됩니다. 하지만 전반적으로는 MOSFET이 더 널리 사용됩니다.
다양한 전계효과 트랜지스터(FET) 유형
전계효과 트랜지스터(FET)는 그 구조와 소재에 따라 여러 유형으로 나뉩니다. 각각의 FET는 특정 응용 분야에 최적화되어 있으며, 다양한 특성과 기능을 제공합니다. 아래는 주요 FET 유형과 그 특성에 대한 설명입니다.
1. 탄소나노튜브 전계효과 트랜지스터 (CNFET, CNTFET)
- 채널 소재: 실리콘 대신 탄소나노튜브를 채널 소재로 사용하여 높은 전자 이동성과 저전력 특성을 제공합니다.
- 응용 분야: 고성능 전자 기기와 나노기술 응용 분야에 적합합니다.
2. 강유전체 전계효과 트랜지스터 (FeFET)
- 소재: 강유전체 재료를 사용하여 비휘발성 메모리 기능과 함께 작동할 수 있습니다.
- 특징: 데이터 저장과 스위칭 속도가 빠르며, 메모리 소자와 논리 회로에 사용됩니다.
3. 접합 게이트 전계효과 트랜지스터 (JFET)
- 구조: 게이트가 역방향 바이어스된 p-n 접합에 의해 절연된 형태입니다.
- 특징: 단순하고 견고한 구조로, 낮은 전력 소모와 높은 신뢰성을 제공합니다.
4. 금속-반도체 전계효과 트랜지스터 (MESFET)
- 구조: 쇼트키 접합을 사용하여 JFET과 유사하지만, 고주파 응용에 적합합니다.
- 응용 분야: 고속 통신 및 고주파 회로에 주로 사용됩니다.
5. 고전자 이동도 트랜지스터 (HEMT)
- 소재: GaN(질화갈륨), SiC(탄화규소), Ga2O3(산화 갈륨), GaAs(비소화갈륨) 등의 고전도성 반도체를 사용합니다.
- 특징: 매우 높은 전자 이동도와 고주파 특성을 제공하며, 고출력 및 고속 응용에 적합합니다.
6. 음용량 FET (NC-FET)
- 특징: 음의 용량을 활용하여 스위칭 속도를 개선하고 전력 소모를 줄입니다.
7. 역 T형 전계효과 트랜지스터 (ITFET)
- 구조: 독특한 T자형 게이트 구조로, 채널 제어 특성이 우수합니다.
8. 고속 역방향 에피택셜 다이오드 전계 효과 트랜지스터 (FREDFET)
- 특징: 고속 스위칭과 높은 효율을 제공하며, 전력 전자 응용에 사용됩니다.
9. 유기 전계효과 트랜지스터 (OFET)
- 소재: 유기화합물을 반도체로 사용하는 트랜지스터로, 유연하고 투명한 전자 기기에서 사용됩니다.
10. 이온 감지 전계 효과 트랜지스터 (ISFET)
- 응용 분야: 용액 내 이온 농도를 측정하기 위해 사용됩니다.
- 특징: pH 센서와 같은 환경 감지 응용 분야에 적합합니다.
11. 전해질-산화물-반도체 전계효과 트랜지스터 (EOSFET)
- 응용 분야: 신경칩 및 생체 신호 감지에 사용됩니다.
12. 데옥시리보핵산 전계효과 트랜지스터 (DNAFET)
- 응용 분야: DNA 감지 및 분석에 사용되는 생체센서입니다.
13. 바이오센서 기반 전계효과 트랜지스터 (Bio-FET)
- 응용 분야: 생물학적 분자와 상호작용하여 특정 물질을 감지하는 데 사용됩니다.
이들 트랜지스터 유형은 각각의 특성과 응용 분야에 따라 사용되며, 현대 전자기기와 생체센서 기술에서 중요한 역할을 합니다.
다양한 양극성 접합 트랜지스터 (BJT) 유형
- *양극성 접합 트랜지스터(BJT)**는 다양한 특성과 응용 분야에 따라 여러 유형으로 발전해 왔습니다. 아래는 주요 BJT 유형과 그 특성에 대한 설명입니다.
1. 이종접합 바이폴라 트랜지스터 (HBT)
- 특징: HBT는 서로 다른 밴드갭을 가진 재료로 구성된 접합을 사용하여 전자 이동성을 높이고, 최대 수백 GHz까지의 고속 작동이 가능합니다.
- 응용 분야: 최신 초고속 및 RF 회로에서 널리 사용됩니다.
2. 쇼트키 트랜지스터
- 특징: 쇼트키 다이오드를 이용하여 베이스-컬렉터 접합의 포화 전압을 낮추어 고속 스위칭이 가능합니다.
- 응용 분야: 고속 디지털 회로 및 전력 전자기기에 사용됩니다.
3. 눈사태 트랜지스터 (Avalanche Transistor)
- 특징: 눈사태 붕괴 현상을 이용해 고전압 스위칭을 수행할 수 있는 트랜지스터입니다.
- 응용 분야: 펄스 발생기와 같은 고속, 고전압 스위칭 회로에 사용됩니다.
4. 다링턴 트랜지스터 (Darlington Transistor)
- 구조: 두 개의 BJT가 연결되어 매우 높은 전류 이득을 제공합니다. 첫 번째 트랜지스터의 출력이 두 번째 트랜지스터의 입력으로 연결되어, 두 트랜지스터의 전류 이득의 곱을 얻게 됩니다.
- 응용 분야: 고이득 증폭기, 전력 제어 응용 등에 사용됩니다.
5. 절연 게이트 바이폴라 트랜지스터 (IGBT)
- 구조: 중전력 MOSFET과 전력 BJT를 결합한 형태로, 높은 입력 임피던스와 고전압, 고전류 처리 능력을 제공합니다.
- 응용 분야: 특히 중부하 산업용 애플리케이션에 적합하며, 대형 전력 공급 장치에서 사용됩니다.
6. 포토트랜지스터 (Phototransistor)
- 특징: 빛을 감지하여 전류를 제어하는 트랜지스터로, 베이스에 빛이 들어오면 베이스 전류가 증가하여 컬렉터 전류가 증가합니다.
- 응용 분야: 광 감지기, 광섬유 통신 시스템, 리모컨 등에 사용됩니다.
7. 에미터 스위치 바이폴라 트랜지스터 (ESBT)
- 구조: 고전압 BJT와 저전압 전력 MOSFET을 캐스코드 토폴로지로 구성한 트랜지스터입니다.
- 응용 분야: 고전압 스위칭 응용에 사용되었으나, 2012년경에 생산이 중단되었습니다.
8. 다중 에미터 트랜지스터
- 특징: 하나의 트랜지스터에 여러 개의 에미터를 가지며, 트랜지스터-트랜지스터 논리(TTL)와 통합 전류 미러에 사용됩니다.
- 응용 분야: 디지털 논리 회로와 전류 미러 회로에서 중요한 역할을 합니다.
9. 다중 베이스 트랜지스터
- 특징: 매우 낮은 레벨의 신호를 증폭하는 데 사용되며, 여러 개의 베이스를 가진 트랜지스터로, 병렬로 연결된 많은 트랜지스터의 조합입니다.
- 응용 분야: 레코드 플레이어나 라디오의 프런트 엔드에서 저소음 증폭기 역할을 하며, 노이즈가 많은 환경에서도 안정적인 증폭을 제공합니다.
이들 다양한 BJT 유형은 각기 다른 특성과 장점을 제공하며, 각각의 응용 분야에 맞게 선택되고 사용됩니다.
다양한 특수 트랜지스터 유형
트랜지스터 기술은 다양한 물리적 현상과 구조를 활용하여 독특한 특성을 가진 트랜지스터가 개발되었습니다. 아래는 이러한 특수 트랜지스터의 주요 유형과 그 특징에 대한 설명입니다.
1. 터널 전계효과 트랜지스터 (TFET)
- 특징: 양자 터널링 현상을 통해 전류를 제어합니다. 이는 전자들이 에너지 장벽을 넘는 대신, 장벽을 통과하는 방식으로 스위칭을 수행합니다.
- 응용 분야: 저전력 소모와 고속 스위칭이 필요한 회로에 적합합니다.
2. 확산 트랜지스터
- 구조: 반도체 기판에 도펀트(불순물)를 확산시켜 형성된 트랜지스터로, BJT와 FET 모두에 사용될 수 있습니다.
- 특징: 확산 공정을 통해 제작되며, 다양한 전자기기에서 사용됩니다.
3. 단일접합 트랜지스터 (UJT)
- 구조: p형 또는 n형 반도체의 본체에 두 개의 오믹 접촉(Base1, Base2)과 반대 반도체 유형과의 접합을 형성한 에미터 단자로 구성됩니다.
- 특징: 주로 간단한 펄스 생성기로 사용되며, 타이머 및 스위칭 애플리케이션에 적합합니다.
4. 단일 전자 트랜지스터 (SET)
- 구조: 두 터널링 접합 사이의 게이트 아일랜드로 구성됩니다.
- 특징: 터널링 전류가 커패시터를 통해 게이트에 적용되는 전압에 의해 제어되며, 매우 미세한 전류 제어가 가능합니다.
- 응용 분야: 초저전력 및 고밀도 집적 회로에 사용됩니다.
5. 나노유체 트랜지스터
- 특징: 물로 채워진 매우 미세한 채널을 통해 이온의 이동을 제어하는 트랜지스터입니다.
- 응용 분야: 생물학적 및 화학적 센서 응용 분야에서 사용됩니다.
6. 멀티게이트 장치
- 테트로드 및 펜토드 트랜지스터: 여러 개의 게이트를 가진 트랜지스터로, 각 게이트가 전류 흐름에 대한 추가적인 제어를 제공합니다.
- 트라이게이트 트랜지스터: 인텔에서 개발된 프로토타입으로, 세 개의 게이트를 사용해 전류 제어를 극대화합니다.
- 듀얼 게이트 전계 효과 트랜지스터: 하나의 채널에 두 개의 게이트가 있는 구조로, 고주파 증폭기, 믹서, 발진기 등에 최적화되어 있습니다.
7. 무접합 나노와이어 트랜지스터 (JNT)
- 구조: 실리콘 나노와이어를 전기적으로 절연된 "결혼 반지"로 둘러싸여, 전자 흐름을 제어합니다.
- 특징: 고효율의 전류 제어를 제공하며, 나노스케일에서 작동합니다.
8. 나노스케일 진공채널 트랜지스터
- 특징: 2012년에 개발된 이 트랜지스터는 150나노미터 크기의 진공채널을 사용하여 고속 작동이 가능하며, 적대적인 환경에서도 높은 성능을 유지할 수 있습니다.
- 응용 분야: 우주, 방사선 환경 등 극한 조건에서의 전자기기 응용에 적합합니다.
이들 트랜지스터는 각각의 독특한 특성 덕분에 특정 응용 분야에서 강력한 성능을 발휘합니다. 특히, 나노기술과 양자효과를 활용한 트랜지스터는 미래의 전자기기 설계에서 중요한 역할을 할 것으로 기대됩니다.
다양한 특수 트랜지스터 유형
트랜지스터 기술은 다양한 소재와 구조를 활용하여 특수한 기능을 제공하는 여러 유형의 트랜지스터로 발전해 왔습니다. 아래는 이러한 특수 트랜지스터의 주요 유형과 그 특징에 대한 설명입니다.
1. 유기 전기화학 트랜지스터 (OECT)
- 특징: 유기 반도체와 전해질을 사용하여 전기화학적 방식으로 동작하는 트랜지스터입니다.
- 응용 분야: 생체 센서, 유연 전자기기, 웨어러블 디바이스 등에 사용됩니다.
2. 솔라리스터 (Solaristor)
- 특징: 태양광을 사용해 스스로 구동되는 2단자 포토트랜지스터입니다. 게이트가 없으며, 자가 구동형입니다.
- 응용 분야: 자가 구동형 센서 및 태양광 에너지 수집 장치에 사용될 수 있습니다.
3. 게르마늄-주석 트랜지스터
- 특징: 게르마늄과 주석을 혼합하여 만들어진 트랜지스터로, 고속 전자 이동성을 제공합니다.
- 응용 분야: 고성능 전자 기기와 반도체 소자에 사용됩니다.
4. 목재 트랜지스터
- 특징: 목재를 기반으로 한 트랜지스터로, 친환경적이고 생분해 가능한 전자기기를 만들기 위한 연구의 일환입니다.
- 응용 분야: 친환경 전자기기, 바이오 센서 등에서 연구되고 있습니다.
5. 종이 트랜지스터
- 특징: 종이 기반의 트랜지스터로, 유연하고 저렴한 전자기기 제작이 가능합니다.
- 응용 분야: 저비용 웨어러블 전자기기, 일회용 전자 센서 등에 사용될 수 있습니다.
6. 탄소 도핑 실리콘게르마늄(Si-Ge) 트랜지스터
- 특징: 실리콘-게르마늄 합금에 탄소를 도핑하여, 열적 안정성과 전자 이동도를 개선한 트랜지스터입니다.
- 응용 분야: 고성능 전자 기기 및 고속 통신 장비에서 사용됩니다.
7. 다이아몬드 트랜지스터
- 특징: 다이아몬드를 사용하여 높은 열전도성과 방사선 저항성을 가지는 트랜지스터입니다.
- 응용 분야: 극한 환경에서의 전자기기, 우주 및 방사선 응용 분야에서 사용됩니다.
8. 알루미늄 질화물 트랜지스터
- 특징: 알루미늄 질화물(AlN)을 사용하여 고온에서 안정적으로 작동하는 트랜지스터입니다.
- 응용 분야: 고온 전자기기 및 고전력 응용 분야에 적합합니다.
9. 초격자 캐슬레이티드 전계효과 트랜지스터
- 특징: 초격자 구조를 사용하여 전류 흐름을 매우 정밀하게 제어하는 트랜지스터입니다.
- 응용 분야: 나노 전자기기, 고속 스위칭 소자 등에 사용됩니다.
이들 트랜지스터는 각각 고유한 소재와 구조를 통해 특정한 응용 분야에서 뛰어난 성능을 발휘합니다. 특히, 환경 친화적이거나 극한 환경에 적합한 특수 트랜지스터는 미래의 다양한 전자기기 응용에서 중요한 역할을 할 것으로 예상됩니다.
트랜지스터 장치 식별
트랜지스터와 같은 전자 부품을 식별하기 위해 사용되는 주요 표준이 세 가지 있습니다. 이 표준들은 각각 특정한 영숫자 접두사를 통해 장치 유형에 대한 정보를 제공합니다.
1. JEDEC (Joint Electron Device Engineering Council) 표준
- 접두사: 2N
- 예시: 2N2222
- 설명: JEDEC 표준은 주로 미국에서 사용되며, 2N으로 시작하는 접두사는 단일 접합 트랜지스터(BJT)를 의미합니다.
2. Pro Electron/EECA 표준
- 접두사: AC, BC, BD, BF, BL, BU, etc.
- 예시: BC547
- 설명: Pro Electron 표준은 주로 유럽에서 사용됩니다. 접두사 첫 글자는 반도체 재료(예: A: 게르마늄, B: 실리콘)를 나타내며, 두 번째 글자는 장치의 유형(예: C: 저전력 트랜지스터, D: 고전력 트랜지스터)을 나타냅니다.
3. JIS (Japanese Industrial Standard)
- 접두사: 2S
- 예시: 2SC1815
- 설명: JIS 표준은 일본에서 사용되며, 2S 접두사는 트랜지스터를 의미합니다. 접두사 뒤에 오는 문자는 장치 유형과 특성을 나타냅니다(C: NPN 트랜지스터, A: PNP 트랜지스터).
접두사 예시 및 의미
- 2N: 미국 JEDEC 표준의 BJT, 예: 2N3904 (NPN 트랜지스터)
- BC: 유럽 Pro Electron 표준의 저전력 실리콘 트랜지스터, 예: BC547 (NPN 트랜지스터)
- 2SC: 일본 JIS 표준의 NPN 트랜지스터, 예: 2SC1815
이러한 표준을 통해 트랜지스터의 기본 특성과 용도를 빠르게 식별할 수 있으며, 전자 회로 설계와 수리 시 중요한 정보를 제공합니다.
공동 전자소자 엔지니어링 협의회 (JEDEC)
JEDEC 부품 번호 체계는 1960년대 미국에서 발전한 트랜지스터 및 기타 전자 부품을 식별하는 표준입니다. 이 체계는 트랜지스터 장치를 식별하기 위해 주로 사용되며, 접두사와 숫자, 때때로 문자 접미사로 구성된 형식을 따릅니다.
주요 특징:
- 2N 접두사:
- 의미: 3단자 장치(주로 단일 게이트 트랜지스터)를 나타냅니다.
- 예시:
- 2N3055: 실리콘 n-p-n 전력 트랜지스터
- 2N1301: p-n-p 게르마늄 스위칭 트랜지스터
- 설명: 2N으로 시작하는 트랜지스터는 일반적으로 3단자 장치를 나타내며, JEDEC 체계에서 가장 많이 사용되는 형식입니다.
- 3N 접두사:
- 의미: 4단자 장치(주로 듀얼 게이트 전계 효과 트랜지스터)를 나타냅니다.
- 예시: 3N으로 시작하는 부품 번호는 주로 듀얼 게이트 FET와 같은 4단자 장치에 사용됩니다.
- 숫자 코드:
- 숫자 형식: 접두사 뒤에 2자리, 3자리, 또는 4자리 숫자가 옵니다.
- 의미: 숫자는 특정 장치 속성과 관련이 없지만, 초기 번호가 낮은 장치는 주로 게르마늄으로 만들어졌습니다. 예를 들어, 2N3055는 실리콘 트랜지스터이지만, 2N1301은 게르마늄 트랜지스터입니다.
- 문자 접미사:
- 의미: "A"와 같은 문자가 붙는 경우, 이는 해당 장치의 새로운 변형을 나타낼 수 있습니다. 그러나 이러한 접미사는 매우 드물게 사용됩니다.
이 시스템은 전자 회로 설계 및 수리에서 트랜지스터와 기타 전자 부품을 신속하게 식별하고 분류하는 데 중요한 역할을 합니다. JEDEC 표준은 주로 미국에서 널리 사용되며, 다른 표준들과 함께 글로벌 반도체 산업에서 중요한 위치를 차지하고 있습니다.
JEDEC 접두사 표
JEDEC 표준에서 사용되는 접두사는 전자 부품의 유형과 단자 수에 따라 다릅니다. 아래는 각 접두사와 해당 소자의 유형 및 사용법에 대한 설명입니다.
접두사 유형 및 사용법
| 1N | 다이오드와 같은 2단자 소자를 나타냅니다. 주로 정류기 다이오드, 제너 다이오드, 발광 다이오드(LED) 등이 이 접두사를 가집니다. |
| 2N | 트랜지스터나 단일 게이트 전계 효과 트랜지스터와 같은 3단자 소자를 나타냅니다. 이는 BJT, MOSFET 등의 트랜지스터를 포함합니다. |
| 3N | 듀얼 게이트 전계 효과 트랜지스터와 같은 4단자 장치를 나타냅니다. 이 접두사는 주로 고주파 애플리케이션에서 사용되는 듀얼 게이트 FET와 관련됩니다. |
이 표는 JEDEC 부품 번호 체계를 이해하는 데 도움이 되며, 다양한 전자 부품을 신속하게 식별하는 데 중요한 역할을 합니다.
일본공업규격(JIS) 반도체 명칭 체계
- *JIS 반도체 명칭 (JIS-C-7012)**는 일본에서 트랜지스터 및 반도체 소자를 식별하기 위해 사용되는 표준입니다. 이 체계는 "2S"로 시작하는 접두사를 사용하여 트랜지스터 소자를 표시하며, 접두사 뒤에는 특정 유형과 용도에 따라 다양한 문자와 숫자가 따라옵니다.
주요 특징:
- 2S 접두사: JIS 표준에서 모든 트랜지스터는 "2S"로 시작하지만, 때때로 패키지에는 이 접두사가 생략될 수 있습니다.
- 예시: 2SD965는 패키지에 단순히 "D965"로 표시될 수 있으며, 2SC1815는 "C1815"로 표시될 수 있습니다.
- 접미사: R, O, BL과 같은 접미사가 붙는 경우, 이는 트랜지스터의 h_FE (이득) 그룹을 나타내며, 색상(예: 빨간색, 주황색, 파란색)으로 더 엄격한 그룹화를 나타낼 수 있습니다.
JIS 트랜지스터 접두사 표
접두사 유형 및 사용법
| 2SA | 고주파 p-n-p BJT |
| 2SB | 오디오 주파수 p-n-p BJT |
| 2SC | 고주파 n-p-n BJT |
| 2SD | 오디오 주파수 n-p-n BJT |
| 2SJ | P채널 FET (JFET와 MOSFET 모두 포함) |
| 2SK | N채널 FET (JFET와 MOSFET 모두 포함) |
예시 설명:
- 2SA: 고주파 p-n-p 트랜지스터로, 주로 고주파 신호 증폭 및 스위칭에 사용됩니다.
- 2SB: 오디오 주파수용 p-n-p 트랜지스터로, 저주파 신호 증폭에 적합합니다.
- 2SC: 고주파 n-p-n 트랜지스터로, 고속 스위칭 및 RF 증폭기 등에 사용됩니다.
- 2SD: 오디오 주파수용 n-p-n 트랜지스터로, 일반적인 저주파 증폭기에서 사용됩니다.
- 2SJ: P채널 전계효과 트랜지스터로, JFET와 MOSFET를 포함하며, 다양한 아날로그 및 디지털 회로에 사용됩니다.
- 2SK: N채널 전계효과 트랜지스터로, JFET와 MOSFET를 포함하며, 다양한 전자기기에서 널리 사용됩니다.
이 체계는 JIS 표준을 따르는 트랜지스터 및 반도체 소자를 신속하고 명확하게 식별하는 데 도움을 줍니다.
유럽 전자 부품 제조업체 협회 (EECA) 번호 체계
- *European Electronic Component Manufacturers Association (EECA)**는 1983년 Pro Electron과의 합병 이후, Pro Electron의 번호 체계를 이어받아 사용하고 있습니다. 이 체계는 반도체 소자의 유형과 용도를 나타내는 두 글자로 시작하며, 그 뒤에 일련 번호와 필요에 따라 접미사가 붙을 수 있습니다.
주요 특징:
- 첫 번째 글자: 반도체 재료의 유형을 나타냅니다.
- A: 게르마늄 (예: AC, AD)
- B: 실리콘 (예: BC, BD)
- C: 갈륨비소화물 (예: CF, CL)
- 두 번째 글자: 소자의 용도를 나타냅니다.
- A: 다이오드
- C: 소신호 트랜지스터 (주로 범용 트랜지스터)
- F: RF (고주파) 트랜지스터
- L: 고주파 전력 트랜지스터
- D: 파워 트랜지스터
- 일련 번호: 주로 3자리 숫자가 사용되며, 이 숫자는 장치의 특성을 나타냅니다. 초기 장치에서는 케이스 유형을 나타내기도 했습니다.
- 접미사: 추가적인 특성(예: 높은 h_FE, 전압 정격 등)을 나타내며, 일반적으로 한 글자 또는 숫자가 추가됩니다.
EECA 트랜지스터 접두사 표
접두사 유형 및 사용법 예 동등한 참조
| AC | 게르마늄, 소신호 AF 트랜지스터 | AC126 | NTE102A | |
| AD | 게르마늄, AF 파워 트랜지스터 | AD133 | NTE179 | |
| AF | 게르마늄, 소신호 RF 트랜지스터 | AF117 | NTE160 | |
| AL | 게르마늄, RF 전력 트랜지스터 | ALZ10 | NTE100 | |
| AS | 게르마늄, 스위칭 트랜지스터 | ASY28 | NTE101 | |
| AU | 게르마늄, 파워 스위칭 트랜지스터 | AU103 | NTE127 | |
| BC | 실리콘, 소신호 트랜지스터 (범용) | BC548 | 2N3904 | 데이터 시트 |
| BD | 실리콘, 파워 트랜지스터 | BD139 | NTE375 | 데이터 시트 |
| BF | 실리콘, RF (고주파) BJT 또는 FET | BF245 | NTE133 | 데이터 시트 |
| BS | 실리콘, 스위칭 트랜지스터 (BJT 또는 MOSFET) | BS170 | 2N7000 | 데이터 시트 |
| BL | 실리콘, 고주파, 고전력 (송신기용) | BLW60 | NTE325 | 데이터 시트 |
| BU | 실리콘, 고전압 (CRT 수평 편향 회로용) | BU2520A | NTE2354 | 데이터 시트 |
| CF | 갈륨비소화물, 소신호 마이크로파 트랜지스터 (MESFET) | CF739 | — | 데이터 시트 |
| CL | 갈륨비소화물, 마이크로파 전력 트랜지스터 (FET) | CLE10 | — | 데이터 시트 |
주요 예시 설명:
- BC548: 실리콘 소재의 범용 소신호 트랜지스터로, 주로 저전력 애플리케이션에서 사용됩니다.
- BD139: 실리콘 파워 트랜지스터로, 중간 전력 증폭기 및 스위칭 애플리케이션에서 사용됩니다.
- BF245: 실리콘 소재의 RF 트랜지스터로, 고주파 애플리케이션에 적합합니다.
이 번호 체계는 반도체 소자의 특성과 용도를 명확히 식별하는 데 도움을 주며, 다양한 전자 회로 설계에서 사용됩니다.
소유권 및 제조업체 별 트랜지스터 명명 체계
트랜지스터와 같은 전자 부품의 명명 체계는 주로 표준화된 번호 체계를 따르지만, 일부 제조업체는 자체적인 번호 시스템을 사용할 수 있습니다. 이는 특히 상업적으로 사용되는 부품이나 특정 군용 부품에서 자주 나타납니다.
1. 제조업체의 자체 번호 체계
- 예시: CK722와 같은 부품은 특정 제조업체가 부여한 고유한 번호입니다.
- 접두사: 일부 제조업체는 자사 부품에 고유한 접두사를 부여합니다. 예를 들어, MPF102의 MPF는 원래 Motorola에서 제조한 FET를 나타냅니다. 그러나 이 접두사는 장치의 실제 제조업체를 항상 신뢰할 수 있게 나타내지는 않으며, 후속 제조업체가 동일한 번호를 사용하기도 합니다.
- 혼동 예시: PN2222A는 2N2222A의 플라스틱 케이스 버전이지만, PN108은 2N108이 아니라 BC108의 플라스틱 버전입니다. 따라서 접두사나 숫자만으로는 장치의 특성을 정확히 알 수 없을 수 있습니다.
2. 군용 부품 번호 체계
- 영국 군사 CV 명명 시스템: 군용 부품은 때로 표준화된 코드로 식별되며, 예를 들어 CV7763와 같이 명명됩니다. 이러한 부품은 군사 규격에 따라 엄격히 관리됩니다.
- 예시: HP 부품 1854-0053은 JEDEC 표준 2N2218 트랜지스터와 동일하며, 이 부품은 CV7763이라는 군용 번호로도 등록됩니다.
3. 맞춤형 부품 및 하우스 번호
- 하우스 번호: 대량으로 유사한 부품을 구매하는 제조업체는 특정 요구에 맞춘 부품을 주문할 수 있으며, 이 부품들은 표준화된 번호가 아닌 고유한 "하우스 번호"로 공급됩니다. 이러한 부품은 특정 구매 사양에 따라 식별됩니다.
- 예시: 특정 HP 부품 번호는 JEDEC 표준 번호나 CV 번호와 연결될 수 있으며, 이러한 연결은 구매 사양에 따라 정의됩니다.
이러한 다양한 명명 체계는 부품의 소유권, 제조업체, 용도에 따라 달라지며, 특히 상업적 및 군용 부품에서 주의를 요합니다. 표준 번호 체계와 제조업체의 고유 명명 체계를 이해하는 것은 올바른 부품을 선택하고 사용하는 데 필수적입니다.
명명 문제와 부품 번호의 모호성
전자 부품의 명명 체계는 제조업체별로 다르며, 다양한 부품 번호와 약어로 인해 때때로 혼동과 모호함이 발생할 수 있습니다. 이는 특히 동일하거나 유사한 부품이 다른 용도로 사용되거나, 같은 번호가 다른 부품에 사용될 때 문제가 됩니다.
1. 동일한 부품 번호의 모호성
- 예시: **"J176"**이라는 번호가 저전력 JFET와 고전력 MOSFET 두 가지 다른 장치에 사용될 수 있습니다. 이로 인해 부품을 식별할 때 혼란이 생길 수 있습니다.
- 문제점: 이러한 모호성은 부품 선택 오류를 초래할 수 있으며, 특히 엔지니어가 특정 부품을 필요로 할 때 혼란을 가중시킵니다.
2. 표면 실장 패키지와 스루홀 트랜지스터의 명명 문제
- 문제: 오래된 스루홀(through-hole) 트랜지스터가 표면 실장 패키지로 제공되면서, 제조업체들은 다양한 핀아웃 배열 및 듀얼 또는 매칭된 n-p-n + p-n-p 장치를 처리할 수 있는 새로운 시스템을 개발하게 됩니다.
- 예시: 2N3904와 같은 트랜지스터는 스루홀 버전으로 잘 알려져 있지만, 표면 실장 버전은 표준화된 명명 체계 없이 다양한 번호로 출시될 수 있습니다. 이는 부품 선택 시 혼란을 초래할 수 있습니다.
3. 비표준 명명의 문제
- 문제: 원래의 디바이스가 표준 기관에 의해 지정되고 수년간 엔지니어에게 잘 알려져 있더라도, 새로운 버전은 표준화되지 않은 명명으로 인해 혼란을 초래할 수 있습니다.
- 예시: 원래의 2N3904 트랜지스터는 표준화된 명명으로 잘 알려져 있지만, 그 표면 실장 버전이나 다른 변형은 동일한 명명 규칙을 따르지 않을 수 있습니다.
해결책 및 고려사항
- 명확한 데이터시트 확인: 부품을 선택할 때 반드시 제조업체의 데이터시트를 확인하여, 번호가 동일하더라도 부품의 실제 특성과 용도를 확인해야 합니다.
- 표준화 필요성: 다양한 제조업체가 동일한 명명 규칙을 따를 필요가 있으며, 특히 새로운 패키지나 버전이 출시될 때 기존 명명 체계와의 일관성을 유지하는 것이 중요합니다.
- 부품 번호 관리: 엔지니어와 구매자는 부품 번호 관리에 주의를 기울여야 하며, 명명 체계의 변화에 대해 숙지하고 있어야 합니다.
반도체 소재 특성
반도체 소자는 다양한 재료로 만들어지며, 각각의 재료는 전자 이동도, 홀 이동도, 접합 순방향 전압 등 여러 가지 특성을 가지고 있습니다. 이 특성들은 반도체 소자의 성능과 적용 가능 범위를 결정짓는 중요한 요소입니다. 아래는 반도체 소재의 주요 특성과 그에 따른 매개변수를 요약한 내용입니다.
반도체 재료의 주요 특성
소재 접합 순방향 전압 @ 25°C (V) 전자 이동도 @ 25°C (m²/V·s) 홀 이동도 @ 25°C (m²/V·s) 최대 접합 온도 (°C)
| 게르마늄 (Ge) | 0.27 | 0.39 | 0.19 | 70에서 100까지 |
| 실리콘 (Si) | 0.71 | 0.14 | 0.05 | 150에서 200까지 |
| 갈륨비소 (GaAs) | 1.03 | 0.85 | 0.05 | 150에서 200까지 |
| Al-Si 접합 | 0.3 | — | — | 150에서 200까지 |
설명:
- 게르마늄 (Ge): 최초의 BJT(바이폴라 접합 트랜지스터)는 게르마늄으로 만들어졌습니다. 게르마늄은 낮은 접합 순방향 전압과 높은 전자 이동도를 가지지만, 열 안정성이 낮아 최대 접합 온도가 70°C에서 100°C로 제한됩니다.
- 실리콘 (Si): 실리콘은 현재 가장 널리 사용되는 반도체 재료로, 게르마늄보다 높은 최대 접합 온도(150°C에서 200°C)를 가지며, 전기적 특성도 적절히 우수합니다. 대부분의 상용 트랜지스터와 집적 회로가 실리콘으로 만들어집니다.
- 갈륨비소 (GaAs): 고성능 마이크로파 및 고주파 응용에 사용되는 화합물 반도체로, 높은 전자 이동도와 고속 스위칭 특성을 제공합니다. 또한, 실리콘보다 높은 전자 이동도를 가지며, 고성능 애플리케이션에서 선호됩니다.
- Al-Si 접합: 주로 접합 소자의 일종으로, 접합 순방향 전압이 낮고, 열적 안정성이 높아 고온 환경에서의 응용에 적합합니다.
결론:
반도체 재료의 선택은 소자의 성능, 열적 안정성, 전자 이동도, 그리고 적용 가능한 주파수 대역에 따라 결정됩니다. 실리콘은 가장 일반적으로 사용되지만, 특정 고성능 애플리케이션에서는 게르마늄, 갈륨비소, 그리고 실리콘-게르마늄 합금과 같은 특수 소재가 사용됩니다.
반도체 소재의 특성과 트랜지스터 동작
트랜지스터의 성능은 사용된 반도체 소재의 물리적 특성에 의해 크게 결정됩니다. 이러한 특성들은 트랜지스터의 동작 방식, 효율성, 그리고 적합한 응용 분야에 중요한 영향을 미칩니다.
1. 접합 순방향 전압
- 정의: 접합 순방향 전압은 BJT(바이폴라 접합 트랜지스터)의 에미터-베이스 접합에 전류를 흐르게 하기 위해 필요한 최소 전압입니다.
- 특징: 이 전압이 낮을수록 트랜지스터를 구동하는 데 필요한 전력이 적어지고, 전류는 기하급수적으로 증가합니다. 이는 전력 효율성을 높이는 중요한 요소입니다.
- 온도 변화: 실리콘 접합의 경우, 접합 순방향 전압은 온도가 증가할 때 약 -2.1 mV/°C만큼 감소합니다. 이러한 변화는 회로 설계 시 온도에 따른 전압 변동을 보상하기 위해 감지기와 같은 특수 소자를 필요로 할 수 있습니다.
2. 전자 이동도 및 홀 이동도
- 정의: 전자 이동도는 반도체 재료에서 전자가 얼마나 빠르게 이동할 수 있는지를, 홀 이동도는 정공이 얼마나 빠르게 이동할 수 있는지를 나타냅니다.
- 특징: 전자 이동도가 높을수록 트랜지스터는 더 빠르게 작동할 수 있으며, 이는 고속 스위칭 및 고주파 응용에서 중요한 특성입니다. 예를 들어, GaAs(갈륨비소화물)는 Si(실리콘)보다 전자 이동도가 높아 고주파 응용에 매우 적합합니다.
- 차이점: 일반적으로 모든 반도체 재료에서 전자 이동도가 홀 이동도보다 높기 때문에, n-p-n 트랜지스터는 p-n-p 트랜지스터보다 더 빠르게 동작하는 경향이 있습니다.
3. 반도체 소재의 장단점
- 게르마늄 (Ge):
- 장점: 낮은 접합 순방향 전압과 높은 전자 이동도를 가지며, 초기 트랜지스터 기술에 중요한 역할을 했습니다.
- 단점: 낮은 최대 접합 온도, 높은 누설 전류, 고전압에 대한 낮은 저항성, 집적 회로 제조에 부적합한 특성 때문에 현재는 특정 고급 응용에서만 사용됩니다.
- 실리콘 (Si):
- 장점: 높은 최대 접합 온도와 다양한 전기적 특성으로 인해 대부분의 상용 트랜지스터와 집적 회로에 사용됩니다.
- 단점: GaAs보다 전자 이동도가 낮아, 매우 고속의 응용에는 적합하지 않을 수 있습니다.
- 갈륨비소 (GaAs):
- 장점: 매우 높은 전자 이동도로 인해 고주파 및 고속 스위칭 응용에 이상적입니다.
- 단점: 제조 공정이 복잡하고 비용이 높아, 특정 고성능 응용에서만 사용됩니다.
- Al-Si 접합 (쇼트키 다이오드):
- 특징: 고속 스위칭이 가능하며, 쇼트키 다이오드로서 실리콘 전력 IGFET의 소스와 드레인 사이에 기생 역방향 쇼트키 다이오드를 형성할 수 있습니다. 이러한 특성은 일부 회로에서 유용하게 사용되기도 하지만, 불필요한 요소로 작용할 수 있습니다.
4. HEMT (High Electron Mobility Transistor)
- 구조: 알루미늄 갈륨 비소화물(AlGaAs)과 갈륨 비소화물(GaAs)의 이종 구조를 사용한 트랜지스터로, 매우 높은 전자 이동도를 제공합니다.
- 응용: 위성 수신기와 같은 고속 및 저잡음이 요구되는 응용 분야에서 약 12GHz의 주파수에서 사용됩니다.
- 발전: 질화 갈륨(GaN)과 질화 알루미늄 갈륨(AlGaN/GaN)을 기반으로 한 HEMT는 더욱 높은 전자 이동도를 제공하며, 다양한 고성능 응용 분야에 적합합니다.
결론
반도체 소재의 특성과 장단점을 이해하는 것은 특정 전자기기나 회로에 적합한 트랜지스터를 선택하는 데 중요한 역할을 합니다. 게르마늄, 실리콘, 갈륨비소, 그리고 Al-Si 접합 등 다양한 반도체 소재는 각기 다른 응용 분야에서 최적의 성능을 발휘할 수 있도록 사용됩니다. HEMT와 같은 고성능 트랜지스터는 특히 고주파 응용에서 중요한 역할을 합니다.
트랜지스터의 포장 및 패키징
트랜지스터는 다양한 전자기기에서 중요한 역할을 하며, 이러한 트랜지스터는 그 특성에 맞게 여러 가지 방식으로 포장됩니다. 트랜지스터의 포장 방식은 성능, 전력 정격, 주파수 특성 등에 큰 영향을 미치며, 사용 목적에 따라 적합한 패키지를 선택하는 것이 중요합니다.
1. 포장의 종류
- 관통 홀(리드형): 리드형 트랜지스터는 리드를 통해 PCB에 장착되며, 리드가 패키지 외부로 돌출되어 있습니다. 전통적으로 사용되던 방식이며, 비교적 큰 크기의 트랜지스터에 적합합니다.
- 표면 실장(SMD): 표면 실장 트랜지스터는 PCB 표면에 직접 장착되며, 크기가 작고, 상호 연결이 짧아 고주파 특성이 우수합니다. 전력 정격은 리드형 트랜지스터에 비해 낮을 수 있습니다.
- 볼 그리드 어레이(BGA): BGA 패키지는 트랜지스터의 밑면에 작은 솔더 "볼"이 있어, 이를 통해 PCB에 장착됩니다. 고밀도 실장에 적합하며, 주로 고성능 및 고집적 회로에 사용됩니다.
2. 패키지 소재
- 유리: 주로 높은 내구성과 절연성을 제공하며, 특수한 트랜지스터에 사용됩니다.
- 금속: 전력 트랜지스터에서 열을 효과적으로 방출할 수 있어, 높은 전력 정격이 요구되는 응용에 사용됩니다.
- 세라믹: 고온, 고주파 응용에 적합하며, 우수한 절연 특성을 가집니다.
- 플라스틱: 비용 효율적이고 대량 생산에 적합하며, 대부분의 상용 트랜지스터에 사용됩니다.
3. 패키지의 역할
- 전력 정격: 패키지 크기와 소재는 트랜지스터의 열 방출 능력에 직접적인 영향을 미칩니다. 전력 트랜지스터는 방열판에 부착될 수 있도록 설계된 큰 패키지를 사용하며, 금속 인클로저를 통해 열을 효과적으로 관리합니다.
- 주파수 특성: 고주파 응용에서는 패키지의 크기와 연결 길이가 중요한 요소입니다. 표면 실장 트랜지스터는 이러한 이유로 고주파 응용에 더 적합합니다.
- 소형화: 일부 표면 실장 트랜지스터는 매우 작아, 고밀도 회로 설계에 적합합니다. 예를 들어, 마이크로파 트랜지스터는 모래알만큼 작은 크기로 제공될 수 있습니다.
결론
트랜지스터의 포장과 패키징 방식은 전력 처리 능력, 신뢰성, 주파수 특성, 그리고 응용 환경에 직접적인 영향을 미칩니다. 리드형 패키지는 전통적으로 널리 사용되며, 고전력 응용에 적합합니다. 반면에 SMD와 BGA 패키지는 소형화와 고주파 응용에서 우수한 성능을 발휘합니다. 패키지의 선택은 최종 제품의 성능과 효율성을 극대화하는 데 중요한 역할을 합니다.
트랜지스터 패키지와 단자 할당의 다양성
트랜지스터는 여러 가지 표준화된 패키지로 제공되지만, 각 패키지에서 트랜지스터의 단자에 할당된 기능은 반드시 표준화되지 않습니다. 이는 같은 트랜지스터 유형이라도 제조사나 제품에 따라 단자 할당이 다를 수 있음을 의미하며, 특정 제품 번호나 접미사를 통해 구분됩니다.
1. 단자 할당의 변동성
- 표준화된 패키지: 트랜지스터 패키지는 일반적으로 표준화되어 있어, 패키지 크기나 형상은 동일하더라도, 내부의 단자 할당은 다를 수 있습니다. 예를 들어, 두 가지 트랜지스터가 같은 패키지 크기와 모양을 가질 수 있지만, 베이스, 컬렉터, 에미터의 위치는 서로 다를 수 있습니다.
- 단자 할당 예시: BC212 트랜지스터는 "L"과 "K" 접미사를 가진 변형이 있는데, 이는 각기 다른 단자 할당을 나타냅니다. 이러한 차이점은 부품을 사용할 때 주의 깊게 확인해야 합니다.
2. 스루홀 패키지
- 스루홀 패키지의 종류: 스루홀(through-hole) 패키지는 PCB에 리드를 통해 장착되는 전통적인 방식으로, 다음과 같은 다양한 유형이 있습니다:
- ATV
- E-line
- MRT
- HRT
- SC-43
- SC-72
- TO-3
- TO-18
- TO-39
- TO-92
- TO-126
- TO-220
- TO-247
- TO-251
- TO-262
- ZTX851
- 특징: 스루홀 패키지는 더 큰 물리적 크기와 높은 전력 처리가 가능하며, 방열판과 함께 사용할 수 있는 특징이 있습니다. 하지만, 현대 회로 설계에서 소형화가 중요해지면서 SMT 패키지가 더 많이 사용되고 있습니다.
3. SMT 패키지
- SMT 패키지: 표면 실장 기술(SMT)은 더 작은 크기의 트랜지스터 패키지를 제공하며, 현대 전자 장치에서 선호되는 방식입니다. SMT 패키지는 회로의 상호 연결이 짧아 고주파 특성이 우수하지만, 스루홀 패키지에 비해 전력 처리 능력이 낮을 수 있습니다.
- 광범위한 제공: 대부분의 현대 트랜지스터는 다양한 SMT 패키지로 제공되며, 이는 다양한 응용 분야에서 유연한 설계를 가능하게 합니다.
4. 패키지되지 않은 트랜지스터 칩
- 하이브리드 장치: 패키지되지 않은 트랜지스터 칩(다이)은 하이브리드 장치로 조립될 수 있습니다. IBM의 1960년대 SLT(Solid Logic Technology) 모듈은 이러한 하이브리드 회로의 초기 예시로, 유리 수동화 트랜지스터 다이를 사용했습니다.
- 기타 기술:
- DCA (Direct Chip Attach): 칩이 직접 기판에 부착되는 기술입니다.
- COB (Chip on Board): 칩이 PCB에 직접 부착된 후, 보드 전체에 보호 코팅을 적용하는 기술로, 소형화된 전자 기기에서 흔히 사용됩니다.
결론
트랜지스터 패키지는 전자 회로 설계에서 중요한 요소이며, 패키지 유형에 따라 단자 할당이 달라질 수 있습니다. 스루홀 패키지는 전통적인 방식으로 여전히 사용되지만, 현대 전자 장치에서는 소형화와 고주파 특성을 갖춘 SMT 패키지가 더 많이 사용됩니다. 또한, 패키지되지 않은 트랜지스터 칩을 사용하는 하이브리드 기술도 중요한 역할을 하고 있습니다. 이러한 패키지와 단자 할당의 다양성을 이해하는 것은 전자 설계에서 필수적입니다.
유연한 트랜지스터
유연한 트랜지스터는 전자 장치가 휘거나 접힐 수 있도록 설계된 트랜지스터로, 주로 유연한 디스플레이와 같은 유연한 전자 제품에 사용됩니다. 이러한 트랜지스터는 전통적인 실리콘 기반 트랜지스터와는 다른 재료와 공정을 통해 제작되며, 특히 유연한 기판에 통합될 수 있도록 설계되었습니다.
1. 유기 전계 효과 트랜지스터 (OFET)
- 정의: 유기 전계 효과 트랜지스터(OFET)는 유기 반도체 재료를 사용하는 전계 효과 트랜지스터입니다. 이들 재료는 고유의 유연성을 가지고 있어, 유연한 기판에 쉽게 적용할 수 있습니다.
- 특징: OFET는 저온에서 제조할 수 있으며, 유연하고 가벼운 특성을 가집니다. 이러한 특성 덕분에 유연한 디스플레이, 웨어러블 전자 기기, 전자 피부 등의 응용 분야에서 중요한 역할을 합니다.
2. 응용 분야
- 유연한 디스플레이: 유연한 트랜지스터는 OLED와 같은 유연한 디스플레이 기술에서 중요한 구성 요소로 사용됩니다. 이들 트랜지스터는 디스플레이가 구부러질 수 있도록 하면서도 안정적인 전자 신호 처리를 제공합니다.
- 웨어러블 기기: 유연한 트랜지스터는 웨어러블 전자 제품에 적합합니다. 이러한 기기는 사용자의 신체에 맞추어 구부러지거나 늘어날 수 있어야 하므로, 유연성이 중요한 특성입니다.
- 전자 피부: 유연한 트랜지스터는 인체의 피부처럼 유연하고 민감한 전자 피부 개발에도 사용됩니다. 이 기술은 의료, 로봇 공학, 감각 기술 등에 적용될 수 있습니다.
3. 장점과 도전 과제
- 장점:
- 유연성: 다양한 기판에 적용 가능하며, 구부리거나 접을 수 있습니다.
- 저온 공정: 유기 재료는 저온에서 가공할 수 있어, 열에 민감한 기판에도 사용될 수 있습니다.
- 경량성: 유기 재료를 사용하기 때문에 전체 장치의 무게를 줄일 수 있습니다.
- 도전 과제:
- 내구성: 유기 재료의 특성상 장기적인 내구성이 실리콘 기반 트랜지스터에 비해 낮을 수 있습니다.
- 성능: 전기적 성능 면에서 실리콘 트랜지스터에 비해 낮을 수 있으며, 특히 고속 스위칭과 고주파 응용에는 아직 한계가 있습니다.
결론
유연한 트랜지스터는 유연하고 경량의 전자 제품을 구현하는 데 중요한 기술입니다. 특히 유기 전계 효과 트랜지스터(OFET)는 유연한 디스플레이와 웨어러블 기기와 같은 새로운 전자 제품 분야에서 중요한 역할을 하고 있습니다. 이 기술은 유연성과 가벼움을 제공하면서도, 더 나은 성능과 내구성을 위해 지속적인 연구가 필요합니다.
또한 참조
트랜지스터와 관련된 주제를 더 깊이 이해하고자 할 때, 다음의 항목들이 유용할 수 있습니다:
- 전자 포털: 전자공학 관련 정보를 모아둔 포털 사이트로, 트랜지스터와 관련된 자료를 탐색할 수 있습니다.
- 알파 차단 주파수 (Alpha Cutoff Frequency): 트랜지스터가 증폭할 수 있는 최대 주파수를 나타내는 중요한 파라미터로, 고주파 응용에서의 성능을 결정합니다.
- 밴드갭 (Bandgap): 반도체 재료의 에너지 밴드 구조를 설명하는 개념으로, 전자의 이동 및 전자기 소자의 작동 원리에 중요한 역할을 합니다.
- 디지털 전자제품 (Digital Electronics): 트랜지스터가 핵심 부품으로 사용되는 디지털 회로 및 시스템에 대한 주제입니다.
- 확산 접합 트랜지스터 (Diffused Junction Transistor): 확산 공정을 통해 제조된 트랜지스터로, 초기 트랜지스터 기술에서 중요한 역할을 했습니다.
- 무어의 법칙 (Moore's Law): 트랜지스터의 밀도가 시간이 지남에 따라 지수적으로 증가한다는 법칙으로, 반도체 산업의 발전을 설명합니다.
- 광트랜지스터 (Phototransistor): 빛을 감지하여 전기 신호로 변환하는 트랜지스터로, 광센서나 광통신에 사용됩니다.
- 자기전기 스핀궤도 (Magnetoelectric Spin-Orbit): 스핀트로닉스와 관련된 개념으로, 전자기 소자의 스핀 상태를 제어하여 정보를 처리합니다.
- 나노전기기계 릴레이 (Nanoelectromechanical Relay): 나노 크기에서 작동하는 전기기계 소자로, 매우 낮은 전력 소모와 빠른 스위칭이 가능하다는 특징이 있습니다.
- 반도체 소자 모델링 (Semiconductor Device Modeling): 트랜지스터와 같은 반도체 소자의 동작을 수학적으로 모델링하여 예측하는 기법입니다.
- 트랜지스터 수 (Transistor Count): 집적 회로에 포함된 트랜지스터의 수로, 집적 회로의 복잡도와 성능을 나타내는 중요한 지표입니다.
- 트랜지스터 모델 (Transistor Models): 트랜지스터의 동작을 분석하기 위한 수학적 모델로, 회로 설계와 시뮬레이션에 사용됩니다.
- 트랜스 저항 (Transresistance): 전압 제어 전류원의 개념으로, 입력 전압에 따라 출력 전류가 변화하는 특성을 나타냅니다.
- 매우 대규모 통합 (VLSI - Very Large Scale Integration): 수백만 개 이상의 트랜지스터를 집적한 반도체 칩으로, 현대 전자제품의 핵심 기술입니다.
- 트랜시터 (Transistoristor): 트랜지스터의 변형으로, 기존 트랜지스터 기술을 바탕으로 개발된 새로운 전자 소자입니다.
이들 항목을 참조하면 트랜지스터와 관련된 다양한 기술과 개념을 보다 깊이 이해하는 데 도움이 될 것입니다.
'Embedded' 카테고리의 다른 글
| 전자공학자가 꼭 알아야 할 필수 IC 10가지 (0) | 2024.08.21 |
|---|---|
| UART 통신의 핵심: 오류와 특수 조건 완벽 가이드 (2) | 2024.08.20 |
| 전기 작업과 안전: 절연 변압기, 격리, 그리고 접지의 중요성 (0) | 2024.08.18 |
