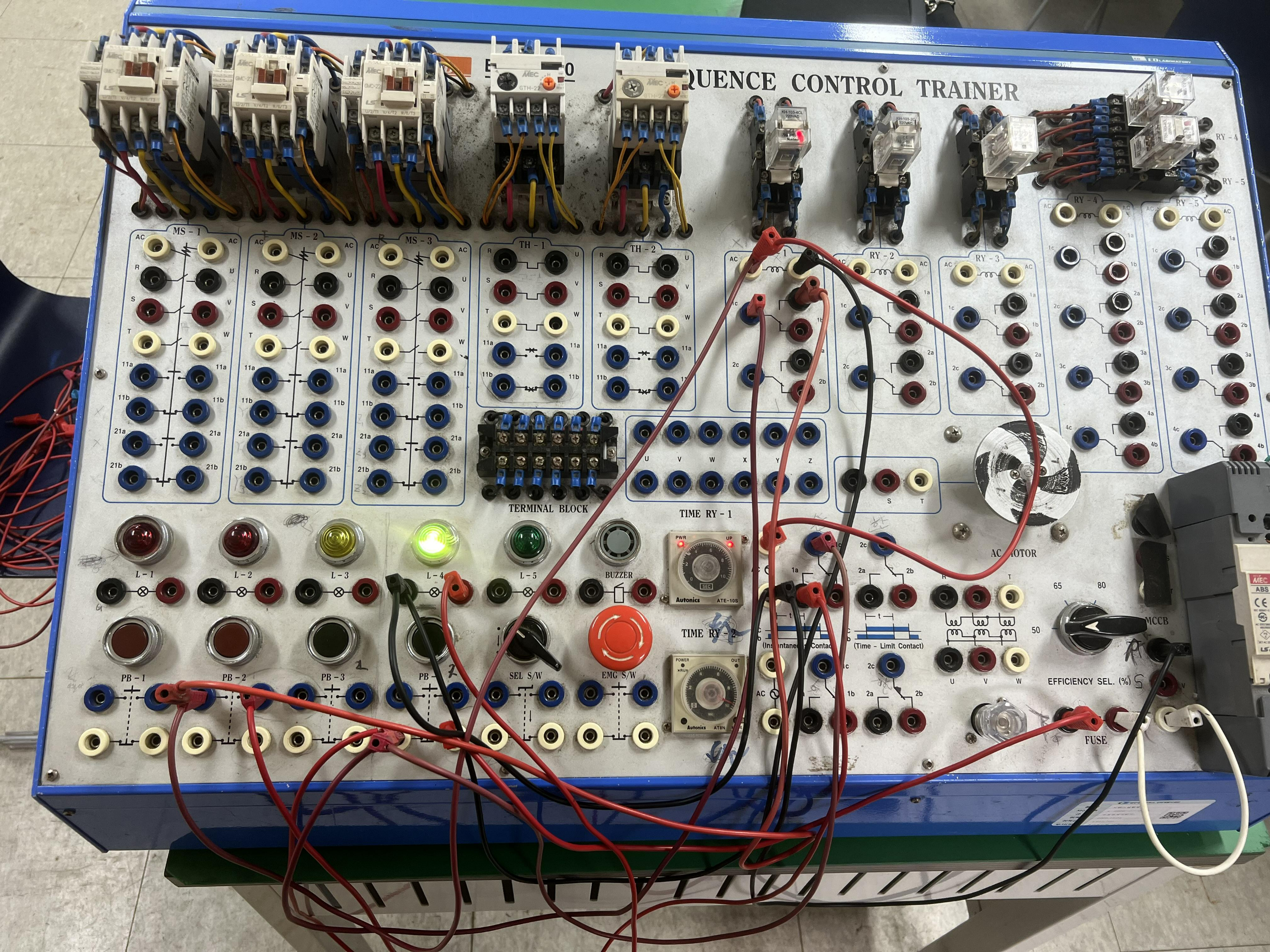

릴레이 배선 이해하기: 시퀀스 제어 트레이너 실전 예제



상세 배선 흐름 설명

1. 전원 공급

• MCCB (Molded Case Circuit Breaker)
  • L1, L2, L3: 상단의 전원 입력 단자입니다. 각각 빨간색, 노란색, 파란색 전선이 연결되어 있습니다.
  • T1, T2, T3: 하단의 전원 출력 단자입니다. 전원 공급이 릴레이 및 제어 회로로 분배됩니다.

2. 릴레이 (Relay)

• RY-1, RY-2, RY-3, RY-4, RY-5: 상단 오른쪽에 위치한 릴레이들입니다.
  • 각 릴레이의 NO (Normally Open), NC (Normally Closed), COM (Common) 단자에 연결된 전선은 특정 제어 신호를 전달합니다.

3. 푸시 버튼 및 표시등 (Push Buttons and Indicator Lights)

• PB-1, PB-2, PB-3: 좌측 하단의 푸시 버튼들입니다.
  • PB-1: 빨간색 전선이 릴레이 RY-1의 코일 단자와 연결되어 있습니다.
  • PB-2: 빨간색 전선이 릴레이 RY-2의 코일 단자와 연결되어 있습니다.
  • PB-3: 빨간색 전선이 릴레이 RY-3의 코일 단자와 연결되어 있습니다.
• IL (Indicator Light)
  • Green Light: 녹색 표시등은 현재 릴레이 RY-4의 NO 단자와 연결되어 있으며, 회로가 활성화되었음을 나타냅니다.
  • Red Light: 빨간색 표시등은 릴레이 RY-5의 NC 단자와 연결되어 있으며, 회로의 비활성 상태를 나타냅니다.

4. 타이머 (Timers)

• Timer RY-1:
  • 1a, 1b: 타이머의 즉시 작동 접점입니다.
  • 2a, 2b: 타이머의 지연 작동 접점입니다.
  • 빨간색 전선은 타이머 1a에서 릴레이 RY-1의 코일로 연결되어 있습니다.
  • 파란색 전선은 타이머 2a에서 릴레이 RY-2의 코일로 연결되어 있습니다.

5. AC 모터 제어 (AC Motor Control)

• R, S, T: AC 모터의 입력 전원 단자입니다.
  • 각각 빨간색, 노란색, 파란색 전선이 연결되어 있으며, 릴레이 RY-1, RY-2, RY-3의 NO 단자와 연결되어 있습니다.
  • U, V, W: AC 모터의 출력 단자입니다. 전원 공급이 완료되면 모터가 작동합니다.

6. 효율 선택기 및 퓨즈 (Efficiency Selector and Fuse)

• EFFICIENCY SEL (Efficiency Selector)
  • SEL-1, SEL-2: 효율 선택 단자입니다. 특정 설정에 따라 전원 공급 경로를 선택합니다.
  • 빨간색 전선이 SEL-1에서 릴레이 RY-4의 NO 단자로 연결되어 있습니다.
• FUSE
  • F1, F2, F3: 퓨즈 단자입니다.
  • 각각 빨간색 전선이 퓨즈를 통해 릴레이 RY-5의 코일 단자로 연결되어 있습니다.

배선 흐름 요약

1. 전원 공급: MCCB를 통해 전원이 공급되고, 각 릴레이와 제어 회로로 분배됩니다.
2. 릴레이 제어: 푸시 버튼과 타이머를 통해 각 릴레이가 제어됩니다.
3. 표시등: 릴레이의 상태에 따라 표시등이 작동하여 회로 상태를 시각적으로 나타냅니다.
4. AC 모터 제어: 릴레이를 통해 AC 모터의 전원이 제어됩니다.
5. 효율 선택 및 퓨즈: 특정 설정에 따라 효율 선택 단자와 퓨즈를 통해 회로가 보호됩니다.

이와 같은 방식으로 배선된 흐름을 이해하고 실습할 수 있습니다. 각 단자에 연결된 전선의 역할과 연결 지점을 명확히 함으로써 복잡한 제어 회로를 체계적으로 관리할 수 있습니다.

---

회로도 분석

이 회로도는 시간 지연 타이머를 이용한 시퀀스 제어 회로입니다. 아래에 각 구성 요소와 동작 원리에 대해 자세히 설명하겠습니다.

구성 요소

1. P, N: 전원 공급 단자입니다. P는 전원(+), N은 접지(-)를 나타냅니다.
2. A(ON) 버튼: 수동으로 릴레이를 작동시키는 푸시 버튼입니다.
3. B(OFF) 버튼: 수동으로 릴레이를 끄는 푸시 버튼입니다.
4. RY 릴레이: 회로의 주요 릴레이로, A 버튼을 누르면 작동합니다.
5. TM 타이머: A 버튼을 누르면 2초 후에 작동하는 타이머입니다.
6. L 전구: 타이머가 작동한 후에 켜지는 부하(전구)입니다.
7. R-a 접점: RY 릴레이의 자기 유지 접점입니다.
8. Tm-a 접점: 타이머가 작동한 후에 연결되는 접점입니다.

회로 동작 원리

1. 초기 상태
   • A(ON) 버튼과 B(OFF) 버튼이 모두 눌러지지 않은 상태입니다.
   • RY 릴레이와 TM 타이머는 모두 OFF 상태입니다.
   • L 전구는 꺼져 있습니다.
2. A(ON) 버튼을 누를 때
   • A(ON) 버튼을 누르면 전원이 RY 릴레이의 코일로 공급되어 RY 릴레이가 작동합니다.
   • RY 릴레이가 작동하면 R-a 접점이 닫혀 자기 유지 회로가 형성됩니다.
   • TM 타이머도 작동을 시작합니다.
3. 타이머 작동
   • TM 타이머는 설정된 2초 동안 작동합니다.
   • 2초 후에 TM 타이머의 Tm-a 접점이 닫힙니다.
4. 전구 켜짐
   • Tm-a 접점이 닫히면 전원이 L 전구에 공급되어 전구가 켜집니다.
5. B(OFF) 버튼을 누를 때
   • B(OFF) 버튼을 누르면 RY 릴레이와 TM 타이머에 공급되는 전원이 차단되어 릴레이와 타이머가 모두 OFF 상태가 됩니다.
   • RY 릴레이의 R-a 접점이 열리며, 자기 유지 회로가 끊어집니다.
   • L 전구도 꺼집니다.

요약

이 회로는 시간 지연 타이머를 이용하여 특정 시간 후에 전구를 켜는 시퀀스 제어 회로입니다. A(ON) 버튼을 누르면 릴레이가 작동하고, 타이머가 설정된 시간 동안 작동한 후 전구가 켜집니다. B(OFF) 버튼을 누르면 릴레이와 타이머가 꺼지고, 전구도 꺼집니다. 이 회로는 릴레이의 자기 유지 기능과 타이머의 지연 기능을 활용하여 간단한 자동화 동작을 구현합니다.

---

1. 전원 공급

• MCCB (Molded Case Circuit Breaker)
  • L1, L2, L3: 상단의 전원 입력 단자입니다. 각각 빨간색, 노란색, 파란색 전선이 연결되어 있습니다.
  • T1, T2, T3: 하단의 전원 출력 단자입니다. 전원 공급이 릴레이 및 제어 회로로 분배됩니다.

2. 릴레이 (Relay)

• RY-1, RY-2, RY-3, RY-4, RY-5: 상단 오른쪽에 위치한 릴레이들입니다.
  • 각 릴레이의 NO (Normally Open), NC (Normally Closed), COM (Common) 단자에 연결된 전선은 특정 제어 신호를 전달합니다.

3. 푸시 버튼 및 표시등 (Push Buttons and Indicator Lights)

• PB-1, PB-2, PB-3: 좌측 하단의 푸시 버튼들입니다.
  • PB-1: 빨간색 전선이 릴레이 RY-1의 코일 단자와 연결되어 있습니다.
  • PB-2: 빨간색 전선이 릴레이 RY-2의 코일 단자와 연결되어 있습니다.
  • PB-3: 빨간색 전선이 릴레이 RY-3의 코일 단자와 연결되어 있습니다.
• IL (Indicator Light)
  • Green Light: 녹색 표시등은 현재 릴레이 RY-4의 NO 단자와 연결되어 있으며, 회로가 활성화되었음을 나타냅니다.
  • Red Light: 빨간색 표시등은 릴레이 RY-5의 NC 단자와 연결되어 있으며, 회로의 비활성 상태를 나타냅니다.

4. 타이머 (Timers)

• Timer RY-1:
  • 1a, 1b: 타이머의 즉시 작동 접점입니다.
  • 2a, 2b: 타이머의 지연 작동 접점입니다.
  • 빨간색 전선은 타이머 1a에서 릴레이 RY-1의 코일로 연결되어 있습니다.
  • 파란색 전선은 타이머 2a에서 릴레이 RY-2의 코일로 연결되어 있습니다.

5. AC 모터 제어 (AC Motor Control)

• R, S, T: AC 모터의 입력 전원 단자입니다.
  • 각각 빨간색, 노란색, 파란색 전선이 연결되어 있으며, 릴레이 RY-1, RY-2, RY-3의 NO 단자와 연결되어 있습니다.
  • U, V, W: AC 모터의 출력 단자입니다. 전원 공급이 완료되면 모터가 작동합니다.

6. 효율 선택기 및 퓨즈 (Efficiency Selector and Fuse)

• EFFICIENCY SEL (Efficiency Selector)
  • SEL-1, SEL-2: 효율 선택 단자입니다. 특정 설정에 따라 전원 공급 경로를 선택합니다.
  • 빨간색 전선이 SEL-1에서 릴레이 RY-4의 NO 단자로 연결되어 있습니다.
• FUSE
  • F1, F2, F3: 퓨즈 단자입니다.
  • 각각 빨간색 전선이 퓨즈를 통해 릴레이 RY-5의 코일 단자로 연결되어 있습니다.

배선 흐름 요약

1. 전원 공급: MCCB를 통해 전원이 공급되고, 각 릴레이와 제어 회로로 분배됩니다.
2. 릴레이 제어: 푸시 버튼과 타이머를 통해 각 릴레이가 제어됩니다.
3. 표시등: 릴레이의 상태에 따라 표시등이 작동하여 회로 상태를 시각적으로 나타냅니다.
4. AC 모터 제어: 릴레이를 통해 AC 모터의 전원이 제어됩니다.
5. 효율 선택 및 퓨즈: 특정 설정에 따라 효율 선택 단자와 퓨즈를 통해 회로가 보호됩니다.

이와 같은 방식으로 배선된 흐름을 이해하고 실습할 수 있습니다. 각 단자에 연결된 전선의 역할과 연결 지점을 명확히 함으로써 복잡한 제어 회로를 체계적으로 관리할 수 있습니다.

---

회로도 분석

이 회로도는 시간 지연 타이머를 이용한 시퀀스 제어 회로입니다. 아래에 각 구성 요소와 동작 원리에 대해 자세히 설명하겠습니다.

구성 요소

1. P, N: 전원 공급 단자입니다. P는 전원(+), N은 접지(-)를 나타냅니다.
2. A(ON) 버튼: 수동으로 릴레이를 작동시키는 푸시 버튼입니다.
3. B(OFF) 버튼: 수동으로 릴레이를 끄는 푸시 버튼입니다.
4. RY 릴레이: 회로의 주요 릴레이로, A 버튼을 누르면 작동합니다.
5. TM 타이머: A 버튼을 누르면 2초 후에 작동하는 타이머입니다.
6. L 전구: 타이머가 작동한 후에 켜지는 부하(전구)입니다.
7. R-a 접점: RY 릴레이의 자기 유지 접점입니다.
8. Tm-a 접점: 타이머가 작동한 후에 연결되는 접점입니다.

회로 동작 원리

1. 초기 상태
   • A(ON) 버튼과 B(OFF) 버튼이 모두 눌러지지 않은 상태입니다.
   • RY 릴레이와 TM 타이머는 모두 OFF 상태입니다.
   • L 전구는 꺼져 있습니다.
2. A(ON) 버튼을 누를 때
   • A(ON) 버튼을 누르면 전원이 RY 릴레이의 코일로 공급되어 RY 릴레이가 작동합니다.
   • RY 릴레이가 작동하면 R-a 접점이 닫혀 자기 유지 회로가 형성됩니다.
   • TM 타이머도 작동을 시작합니다.
3. 타이머 작동
   • TM 타이머는 설정된 2초 동안 작동합니다.
   • 2초 후에 TM 타이머의 Tm-a 접점이 닫힙니다.
4. 전구 켜짐
   • Tm-a 접점이 닫히면 전원이 L 전구에 공급되어 전구가 켜집니다.
5. B(OFF) 버튼을 누를 때
   • B(OFF) 버튼을 누르면 RY 릴레이와 TM 타이머에 공급되는 전원이 차단되어 릴레이와 타이머가 모두 OFF 상태가 됩니다.
   • RY 릴레이의 R-a 접점이 열리며, 자기 유지 회로가 끊어집니다.
   • L 전구도 꺼집니다.

요약

이 회로는 시간 지연 타이머를 이용하여 특정 시간 후에 전구를 켜는 시퀀스 제어 회로입니다. A(ON) 버튼을 누르면 릴레이가 작동하고, 타이머가 설정된 시간 동안 작동한 후 전구가 켜집니다. B(OFF) 버튼을 누르면 릴레이와 타이머가 꺼지고, 전구도 꺼집니다. 이 회로는 릴레이의 자기 유지 기능과 타이머의 지연 기능을 활용하여 간단한 자동화 동작을 구현합니다.

---

01 시퀀스 기본회로 이해

복잡한 시퀀스 응용회로도 여러 가지 기본회로의 조합으로 구성되어 있습니다. 따라서 시퀀스 기본회로를 이해하는 것은 응용회로를 설계하거나 해독하는 데 필수적입니다. 여기서는 유접점 시퀀스의 기본회로, 그 종류, 기능, 동작원리에 대해 알아보겠습니다.

---

ON 회로

입력이 ON되면 출력이 ON되고, 입력이 OFF되면 출력도 동시에 OFF되는 회로를 ON 회로라고 합니다. 이는 릴레이의 a접점을 이용하므로 a접점 회로라고도 합니다.

회로도 및 타임 차트

• *그림 8-1 (a)**는 회로도이며, **그림 8-1 (b)**는 타임차트입니다.

1. 회로도 설명:
   • PB 스위치 (푸시 버튼): 누르면 전류가 흐릅니다.
   • 릴레이 코일 R: 전류가 흐르면 코일이 여자됩니다.
   • a접점 R: 코일이 여자되면 a접점이 닫히고 출력인 파일럿 램프 L이 점등됩니다.
   • 출력 램프 L: 입력이 ON되면 켜지고, 입력이 OFF되면 꺼집니다.
2. 동작 원리:
   • PB 스위치를 누름:
     • 누름버튼 PB 스위치를 누르면 릴레이 코일 R에 전류가 흐릅니다.
     • 릴레이 코일이 여자되어 a접점 R이 닫힙니다.
     • 출력인 파일럿 램프 L이 점등됩니다.
   • PB 스위치를 놓음:
     • PB 스위치에서 손을 떼면 전류가 끊깁니다.
     • 릴레이 코일이 소자되어 a접점 R이 복귀됩니다.
     • 출력인 파일럿 램프 L이 소등됩니다.

타임 차트 분석

• 입력 (PB 스위치) 상태:
  • ON 시점: 전류가 흐르기 시작하고 릴레이 코일 R이 여자됩니다.
  • OFF 시점: 전류가 끊기고 릴레이 코일 R이 소자됩니다.
• 출력 (파일럿 램프 L) 상태:
  • ON 시점: a접점 R이 닫혀서 램프 L이 점등됩니다.
  • OFF 시점: a접점 R이 열려서 램프 L이 소등됩니다.

요약

ON 회로는 입력이 ON될 때 출력이 ON되고, 입력이 OFF되면 출력도 OFF되는 기본적인 제어회로입니다. 릴레이의 a접점을 이용하여 구성되며, 푸시 버튼을 눌러 릴레이 코일을 여자시키고, 코일이 여자되면 a접점이 닫혀 출력이 활성화됩니다. 입력이 OFF되면 릴레이 코일이 소자되어 a접점이 열리고 출력이 비활성화됩니다. 이 원리를 통해 다양한 응용회로를 구성할 수 있습니다.

---

CHAPTER 03: 시퀀스 제어회로

01 시퀀스 기본회로 이해

시퀀스 응용회로는 여러 가지 기본회로가 조합되어 구성됩니다. 기본회로를 이해하면 복잡한 응용회로의 설계와 해독이 가능해집니다. 여기서는 유접점 시퀀스의 기본회로, 그 종류, 기능, 동작원리에 대해 알아보겠습니다.

ON 회로

ON 회로는 입력이 ON되면 출력이 ON되고, 입력이 OFF되면 출력도 OFF되는 회로입니다. 릴레이의 a접점을 이용하기 때문에 a접점 회로라고도 합니다.

회로도 및 타임 차트 (그림 8-1)

• PB 스위치 (푸시 버튼): 누르면 전류가 릴레이 코일 R에 흐르고, 릴레이가 작동하여 a접점 R이 닫힙니다. 이로 인해 출력인 파일럿 램프 L이 켜집니다.
• PB 스위치를 놓음: 전류가 끊기면 릴레이 코일이 소자되고, a접점 R이 열리며 파일럿 램프 L이 꺼집니다.

동작 설명

1. 1열의 누름버튼 스위치 PB를 누르면:
   • 전원 -> PB 스위치 -> R 코일로 전원이 공급되어 코일이 여자됩니다.
   • 그 결과 2열의 R a접점이 닫혀 출력 L이 켜집니다.
2. 누름버튼 스위치 PB에서 손을 떼면:
   • 전원이 끊겨 릴레이 코일이 소자되고, R 접점이 열려 출력 L이 꺼집니다.

OFF 회로

OFF 회로는 입력이 ON되면 출력이 OFF되고, 입력이 OFF되면 출력이 ON되는 회로입니다. 릴레이의 b접점을 이용하기 때문에 b접점 회로라고도 합니다.

회로도 및 타임 차트 (그림 3-2)

• PB 스위치 (푸시 버튼): 누르지 않은 상태에서는 릴레이 코일이 OFF되어 b접점에 의해 출력이 ON됩니다. PB 스위치를 누르면 릴레이 코일 R이 여자되어 b접점이 열리고 출력이 OFF됩니다.

동작 설명

1. 누름버튼 스위치 PB를 누르면:
   • 전원 -> PB 스위치 -> R 코일로 전원이 공급되어 코일이 여자됩니다.
   • 그 결과 R의 b접점이 열려 출력 1이 꺼집니다.
2. 누름버튼 스위치 PB에서 손을 떼면:
   • 전원이 끊겨 릴레이 코일이 소자되고, R b접점이 닫혀 출력 1이 켜집니다.

---

AND 회로

동작 원리

AND 회로는 여러 개의 입력이 모두 ON 될 때에만 출력이 ON 되는 회로입니다. 이는 직렬 스위치 회로와 같습니다. 이 회로는 두 개의 입력(PB1, PB2)과 한 개의 출력(램프 L)을 가집니다.

그림 3-3은 두 개의 입력 PB1과 PB2가 모두 ON일 때에만 릴레이 코일 R이 여자되어 R 접점이 닫히고 램프 L이 켜지는 AND 회로를 보여줍니다.

구성 요소 및 회로도

• PB1, PB2 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력 스위치들이 모두 ON일 때 작동
• R a접점: 릴레이 코일 R이 작동하면 닫혀서 램프 L에 전원이 공급됨
• L (램프): 출력 장치, 릴레이 R이 작동할 때 켜짐

회로도 및 타임 차트 (그림 3-3)

1. 입력 PB1, PB2가 OFF일 때:
   • PB1, PB2 스위치를 누르지 않은 상태입니다.
   • 릴레이 코일 R은 작동하지 않습니다.
   • R a접점이 열려 있기 때문에 램프 L은 꺼져 있습니다.
2. 입력 PB1만 ON일 때:
   • PB1 스위치만 눌린 상태입니다.
   • PB2가 열려 있기 때문에 릴레이 코일 R은 작동하지 않습니다.
   • 따라서 R a접점도 작동하지 않기 때문에 램프 L은 꺼져 있습니다.
3. 입력 PB2만 ON일 때:
   • PB2 스위치만 눌린 상태입니다.
   • PB1이 열려 있기 때문에 릴레이 코일 R은 작동하지 않습니다.
   • 따라서 R a접점도 작동하지 않기 때문에 램프 L은 꺼져 있습니다.
4. 입력 PB1, PB2가 모두 ON일 때:
   • PB1, PB2 스위치가 모두 눌린 상태입니다.
   • 전원 -> PB1 -> PB2 -> 릴레이 코일 R으로 회로가 연결되어 릴레이 코일이 여자됩니다.
   • 그 결과 R a접점이 닫혀 램프 L이 켜집니다.

응용 범위

AND 회로는 여러 명의 작업자가 함께 작업할 때 안전을 위해 적용됩니다. 예를 들어, 각 작업자마다 프레스 기동용 누름버튼 스위치를 설치하여 모든 작업자가 스위치를 눌렀을 때만 프레스가 동작하도록 하는 경우입니다. 또한, 기계의 각 부분이 소정의 위치까지 진행되지 않으면 다음 동작으로 이행을 금지하는 경우에도 사용됩니다.

요약

• AND 회로는 모든 입력이 ON 되어야 출력이 ON 되는 회로입니다.
• 구성 요소: 입력 스위치(PB1, PB2), 릴레이 코일(R), R a접점, 출력 장치(램프 L).
• 동작 원리: 입력 스위치들이 모두 ON일 때 릴레이 코일이 여자되어 R a접점이 닫히고, 램프 L이 켜짐.
• 응용: 작업자의 안전을 위해 여러 명이 동시에 작업할 때, 기계의 각 부분이 소정의 위치까지 진행되지 않으면 다음 동작을 금지할 때 사용.

이러한 기본 회로를 이해하면 복잡한 시퀀스 응용회로의 설계와 해독이 가능합니다.

---

OR 회로

동작 원리

OR 회로는 병렬 회로에서 하나 또는 그 이상의 신호가 ON 되었을 때 출력이 ON 되는 회로입니다. 이는 병렬 스위치 회로와 같으며, 입력 스위치들 중 하나만 눌러도 출력이 켜집니다.

그림 3-4는 두 개의 입력(PB1, PB2)이 각각 또는 동시에 ON일 때 릴레이 코일 R이 여자되고, 램프 L이 켜지는 OR 회로를 보여줍니다.

구성 요소 및 회로도

• PB1, PB2 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력 스위치들 중 하나라도 ON되면 작동
• R a접점: 릴레이 코일 R이 작동하면 닫혀서 램프 L에 전원이 공급됨
• L (램프): 출력 장치, 릴레이 R이 작동할 때 켜짐

회로도 및 타임 차트 (그림 3-4)

1. 입력 PB1, PB2가 OFF일 때:
   • PB1, PB2 스위치를 누르지 않은 상태입니다.
   • 릴레이 코일 R은 작동하지 않습니다.
   • R a접점이 열려 있기 때문에 램프 L은 꺼져 있습니다.
2. 입력 PB1만 ON일 때:
   • PB1 스위치만 눌린 상태입니다.
   • 전원 -> PB1 -> R 코일로 회로가 연결되어 릴레이 코일이 여자됩니다.
   • 그 결과 R a접점이 닫혀 램프 L이 켜집니다.
3. 입력 PB2만 ON일 때:
   • PB2 스위치만 눌린 상태입니다.
   • 전원 -> PB2 -> R 코일로 회로가 연결되어 릴레이 코일이 여자됩니다.
   • 그 결과 R a접점이 닫혀 램프 L이 켜집니다.
4. 입력 PB1, PB2가 모두 ON일 때:
   • PB1, PB2 스위치가 모두 눌린 상태입니다.
   • 전원 -> PB1 -> R 코일로 연결되거나, 전원 -> PB2 -> R 코일로 연결됩니다.
   • 어느 쪽이든 릴레이 코일이 여자되어 R a접점이 닫히고, 램프 L이 켜집니다.

응용 범위

OR 회로는 병렬로 접속되는 신호에서 많이 사용됩니다. 예를 들어:

• 동작 신호와 자기 유지 신호: 기계가 작동하고 있음을 나타내는 신호와, 그 상태를 유지하기 위한 신호
• 자동 조작 신호와 수동 조작 신호: 자동으로 조작되는 신호와 수동으로 조작되는 신호
• 현장 회로와 통제실 회로: 현장에서 직접 제어되는 회로와 통제실에서 원격으로 제어되는 회로
• 비상 정지 신호: 안전을 위해 기계를 즉시 정지시키는 신호

요약

• OR 회로는 하나 이상의 입력이 ON 되어도 출력이 ON 되는 회로입니다.
• 구성 요소: 입력 스위치(PB1, PB2), 릴레이 코일(R), R a접점, 출력 장치(램프 L).
• 동작 원리: 입력 스위치들 중 하나만 눌려도 릴레이 코일이 여자되어 R a접점이 닫히고, 램프 L이 켜짐.
• 응용: 동작 신호, 자기 유지 신호, 자동 및 수동 조작 신호, 현장 및 통제실 회로, 비상 정지 신호 등 다양한 응용에서 사용됨.

이러한 기본 회로를 이해하면 복잡한 시퀀스 응용회로의 설계와 해독이 가능합니다.

---

NOT 회로

NOT 회로는 부정 회로로, 입력이 0이면 출력이 1이고, 입력이 1이면 출력이 0이 되는 회로입니다. 릴레이의 b접점을 이용한 회로로서, 버튼 스위치가 눌리지 않은 상태에서는 출력 램프가 켜져 있고, 버튼 스위치가 눌려지면 램프가 꺼지는 회로입니다.

회로도 및 타임 차트 (그림 3-5)

• PB 스위치 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력이 ON될 때 작동
• R b접점: 릴레이 코일 R이 작동하면 열려서 램프 L에 전원이 차단됨
• L (램프): 출력 장치, 릴레이 R이 작동하지 않을 때 켜짐

동작 설명

1. 입력 PB가 OFF일 때:
   • PB 스위치가 눌리지 않은 상태입니다.
   • 릴레이 코일 R이 동작하지 않습니다.
   • 따라서 R의 b접점이 닫혀 있으므로 출력 램프 L은 켜져 있습니다.
2. 입력 PB가 ON일 때:
   • 전원 -> PB 스위치 -> R 코일로 회로가 연결되어 릴레이 코일이 여자됩니다.
   • 그에 따라 R의 b접점이 열리므로 출력 램프 L이 꺼집니다.

자기유지 회로

자기유지 회로는 짧은 기능 신호를 기억하기 위해 사용됩니다. 예를 들어, 모터의 온/오프 제어 회로에서, 운전 명령을 준 후 정지 명령을 줄 때까지 모터를 계속 회전시키려면 자기유지 회로가 필요합니다. 릴레이의 대표적인 기능 중 하나로 메모리 기능이 있습니다. 릴레이의 메모리 기능은 자신의 접점으로 자기유지 회로를 구성하여 동작을 기억시킬 수 있는 것입니다.

회로도 설명

• PB1, PB2 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력 스위치가 눌려졌을 때 작동
• R a접점: 자기유지 접점, PB1과 병렬로 접속
• L (램프): 출력 장치

동작 원리

• PB1 스위치를 누르면: 전원이 릴레이 코일 R로 공급되어 릴레이가 작동하고 R a접점이 닫힙니다. 이로 인해 PB1 스위치에서 손을 떼도 릴레이 코일 R이 계속 작동 상태를 유지합니다.
• PB2 스위치를 누르면: 릴레이 코일 R의 전원이 차단되어 릴레이가 소자되고, R a접점이 열려서 램프 L이 꺼집니다.

요약

• NOT 회로: 입력이 0일 때 출력이 1, 입력이 1일 때 출력이 0이 되는 부정 회로. 릴레이의 b접점을 사용.
  • 구성 요소: 입력 스위치(PB), 릴레이 코일(R), R b접점, 출력 장치(램프 L).
  • 동작 원리: 입력이 OFF일 때 출력이 ON, 입력이 ON일 때 출력이 OFF.
• 자기유지 회로: 짧은 기능 신호를 기억하기 위해 사용되며, 릴레이의 메모리 기능을 활용.
  • 구성 요소: 입력 스위치(PB1, PB2), 릴레이 코일(R), R a접점, 출력 장치(램프 L).
  • 동작 원리: PB1을 눌러 릴레이를 작동시키고, 자기유지 접점을 통해 상태를 유지. PB2를 눌러 릴레이를 소자시켜 상태를 해제.

이러한 기본 회로를 이해하면 복잡한 시퀀스 응용회로의 설계와 해독이 가능합니다.

---

자기유지 회로

동작 원리

자기유지 회로는 짧은 기능 신호를 기억하기 위해 사용됩니다. 누름버튼 스위치를 눌러 릴레이를 작동시키고, 릴레이의 자기유지 접점을 통해 동작 상태를 유지합니다. 정지 명령이 들어올 때까지 이 상태를 유지합니다.

회로도 및 타임 차트 (그림 3-6)

• PB1, PB2 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력 스위치가 눌렸을 때 작동
• R a접점: 자기유지 접점, PB1과 병렬로 접속
• L (램프): 출력 장치

동작 설명

1. 입력 PB1, PB2가 OFF일 때:
   • PB1, PB2 스위치를 누르지 않은 상태입니다.
   • PB1 스위치가 열려 있으므로 R 코일이 동작하지 않습니다.
   • 따라서 2열과 3열의 a접점이 열려 있습니다.
   • 램프 L은 꺼져 있습니다.
2. 입력 PB1을 ON시켰을 때:
   • 전원 -> PB1 (ON) -> PB2 (b접점) -> R 코일 -> 전원으로 회로가 연결되어 R 코일이 동작합니다.
   • 동시에 a접점이 닫혀 램프 L이 켜집니다.
3. 입력 PB1을 OFF시켰을 때:
   • PB1 스위치가 열려 있어도 전원 -> 2열의 a접점 -> PB2 (b접점) -> R 코일 -> 전원으로 회로가 연결되어 릴레이 R이 계속 동작합니다.
   • 램프 L은 계속 켜져 있습니다.
4. 입력 PB2를 ON시켰을 때:
   • PB2 스위치의 b접점이 열려 전원과 릴레이 코일 R 간의 회로가 끊깁니다.
   • 릴레이 코일이 복귀되고, 그 결과 a접점이 열려 자기유지가 해제됩니다.
   • 램프 L이 꺼집니다.

요약

자기유지 회로는 동작 신호를 유지하기 위해 릴레이의 메모리 기능을 활용한 회로입니다.

• 구성 요소: 입력 스위치 (PB1, PB2), 릴레이 코일 (R), R a접점, 출력 장치 (램프 L)
• 동작 원리:
  • PB1 스위치를 누르면: 릴레이 코일이 동작하고, a접점이 닫혀 램프 L이 켜짐.
  • PB1 스위치를 놓아도: a접점을 통해 전류가 계속 흐르므로 릴레이가 동작 상태를 유지.
  • PB2 스위치를 누르면: 릴레이 코일의 전원이 차단되어 복귀되고, a접점이 열려 램프 L이 꺼짐.

자기유지 회로는 모터의 온/오프 제어와 같은 경우에 많이 사용되며, 한 번 동작한 신호를 기억하고 유지하는 데 유용합니다.

---

인터록(Interlock) 회로

개요

인터록 회로는 기기의 보호나 작업자의 안전을 위해 기기의 동작 상태를 나타내는 접점을 사용하여 관련된 기기의 동작을 금지하는 회로입니다. 이는 선행동작 우선회로 또는 상대동작 금지회로라고도 합니다. 모터의 정회전 중에 역회전 입력이 ON되거나, 실린더 구동 시 전진 측 솔레노이드가 동작 중에 후진 측 솔레노이드가 작동하지 않도록 하는 등 안전을 위한 회로입니다.

구성 요소 및 회로도

• PB1, PB2 (푸시 버튼): 입력 스위치
• R1, R2 (릴레이 코일): 각각의 입력 스위치가 눌려졌을 때 작동
• R1 a접점, R1 b접점, R2 a접점, R2 b접점: 릴레이의 접점
• L1 (램프): 출력 장치

회로도 및 타임 차트 (그림 3-7)

1. 입력 PB1을 ON시켰을 때:
   • 전원 -> R2 b접점 -> PB1 (ON) -> R2 b접점 -> R1 코일 -> 전원으로 회로가 연결되어 R1 코일이 동작합니다.
   • 그 결과, 2열의 R1 a접점이 닫혀 자기유지가 되고, 5열의 R1 접점도 닫혀 출력 L1이 켜집니다.
   • 동시에 3열의 R1 b접점이 열립니다.
2. 입력 PB2를 ON시켰을 때:
   • 만약 PB1이 먼저 눌린 상태라면, R1 코일이 이미 동작하고 있으므로 R1 b접점이 열려 R2 코일이 동작할 수 없습니다.
   • 반대로, PB2가 먼저 눌리면 전원 -> R1 b접점 -> PB2 (ON) -> R1 b접점 -> R2 코일 -> 전원으로 회로가 연결되어 R2 코일이 동작합니다.
   • 이 경우, R2 a접점이 닫혀 자기유지가 되고, R2 접점이 닫혀 출력 L2가 켜집니다.
   • 동시에 R2 b접점이 열립니다.

동작 설명

1. PB1을 ON시켰을 때:
   • 전원 -> R2 b접점 -> PB1 (ON) -> R1 코일 -> 전원으로 연결.
   • 릴레이 R1 코일이 동작하여 2열의 R1 a접점이 닫혀 자기유지가 됩니다.
   • 5열의 R1 접점이 닫혀 출력 L1이 켜집니다.
   • 3열의 R1 b접점이 열립니다.
2. PB2를 ON시켰을 때:
   • PB1이 먼저 눌린 경우, R1 b접점이 열려 R2 코일이 동작하지 않습니다.
   • 반대로 PB2가 먼저 눌린 경우, 전원 -> R1 b접점 -> PB2 (ON) -> R2 코일 -> 전원으로 연결.
   • 릴레이 R2 코일이 동작하여 R2 a접점이 닫혀 자기유지가 됩니다.
   • R2 접점이 닫혀 출력 L2가 켜집니다.
   • R2 b접점이 열립니다.

요약

• 인터록 회로는 상반된 동작을 금지하여 기기와 작업자의 안전을 보호합니다.
• 구성 요소: 입력 스위치 (PB1, PB2), 릴레이 코일 (R1, R2), 접점 (R1 a접점, R1 b접점, R2 a접점, R2 b접점), 출력 장치 (램프 L1).
• 동작 원리:
  • 한쪽 동작 중에는 반대쪽 동작을 금지.
  • 자기유지를 통해 동작 상태를 유지.
  • PB1 또는 PB2 스위치 중 하나만 눌려도 해당 릴레이가 작동하여 상대방의 동작을 금지.

이러한 회로는 모터 제어, 실린더 구동 등에서 안전을 확보하기 위해 널리 사용됩니다.

---

인터록(Interlock) 회로

동작 설명 추가

1. 입력 PB1을 ON시켰을 때:
   • 전원 흐름: 전원 -> R2 b접점 -> PB1 (ON) -> R1 코일 -> 전원.
   • 결과: 릴레이 R1 코일이 동작하여 R1 a접점이 닫혀 자기유지가 됩니다. 5열의 R1 접점이 닫혀 출력 L1이 켜집니다. 3열의 R1 b접점이 열립니다.
   • 주의: 이 상태에서 PB2가 ON되어도 R1 접점이 열려 있으므로 R2는 동작할 수 없습니다.
2. 입력 PB3을 ON하면:
   • 전원 흐름 차단: 1열부터 6열까지의 전원 흐름이 끊기므로 R1 릴레이가 복귀됩니다.
   • 결과: 자기유지가 해제되고 출력 L1이 꺼집니다. 인터록 접점도 복귀됩니다.
3. 입력 PB2를 ON시켰을 때:
   • 전원 흐름: 전원 -> PB3 b접점 -> PB2 (ON) -> R1 b접점 -> R2 코일 -> 전원.
   • 결과: 릴레이 R2가 동작하고 4열의 R2 a접점에 의해 자기유지가 됩니다. 동시에 6열의 a접점이 닫혀 출력 L2가 켜집니다. 1열의 R2 b접점이 열립니다.
   • 주의: 이 상태에서 PB1이 ON되어도 R2 접점이 열려 있으므로 R1은 동작할 수 없습니다.

체인(Chain) 회로

개요

체인 회로는 정해진 순서에 따라 차례로 입력되었을 때만 회로가 동작하고, 동작 순서가 틀리면 동작하지 않는 회로입니다. 이는 직렬 우선회로라고도 합니다.

그림 3-8은 체인 회로의 예로, 동작 순서는 R1 릴레이가 작동한 후 R2가 작동하고, R2가 작동한 후 R3가 작동되도록 구성되어 있습니다.

구성 요소 및 회로도

• PB1, PB2, PB3 (푸시 버튼): 입력 스위치
• R1, R2, R3 (릴레이 코일): 각 스위치가 눌러진 순서대로 작동
• R1 a접점, R2 a접점: 각각의 릴레이가 작동하면 닫혀서 다음 릴레이의 동작을 허용

회로도 (그림 3-8)

1. PB1을 ON시켰을 때:
   • 전원 -> PB1 (ON) -> R1 코일 -> 전원.
   • R1 릴레이가 작동하고, R1 a접점이 닫혀 R2 릴레이가 작동할 준비가 됩니다.
2. PB2를 ON시켰을 때:
   • R1 릴레이가 이미 작동된 상태에서 전원 -> PB2 (ON) -> R1 a접점 -> R2 코일 -> 전원.
   • R2 릴레이가 작동하고, R2 a접점이 닫혀 R3 릴레이가 작동할 준비가 됩니다.
3. PB3을 ON시켰을 때:
   • R2 릴레이가 이미 작동된 상태에서 전원 -> PB3 (ON) -> R2 a접점 -> R3 코일 -> 전원.
   • R3 릴레이가 작동합니다.

동작 설명

1. PB1을 ON시켰을 때:
   • 전원 -> PB1 (ON) -> R1 코일 -> 전원.
   • R1 릴레이가 작동하고, R1 a접점이 닫혀 R2 릴레이가 작동할 준비가 됩니다.
2. PB2를 ON시켰을 때:
   • 전원 -> PB2 (ON) -> R1 a접점 -> R2 코일 -> 전원.
   • R2 릴레이가 작동하고, R2 a접점이 닫혀 R3 릴레이가 작동할 준비가 됩니다.
3. PB3을 ON시켰을 때:
   • 전원 -> PB3 (ON) -> R2 a접점 -> R3 코일 -> 전원.
   • R3 릴레이가 작동합니다.

요약

인터록 회로는 기기의 보호와 작업자의 안전을 위해 상반된 동작을 금지하는 회로입니다. 릴레이의 b접점을 사용하여 하나의 기기가 동작 중일 때 다른 기기의 동작을 금지합니다.

체인 회로는 정해진 순서에 따라 차례로 입력되었을 때만 동작하는 회로입니다. 이는 직렬 우선회로라고도 하며, 컨베이어와 같은 순서작동이 필요한 기계설비에 적용됩니다.

---

체인(Chain) 회로

동작 설명

1. 입력 PB1이 ON되면 R1이 동작:
   • 동작 회로: 전원 P -> PB1 (ON) -> R1 코일 -> 전원
   • 결과: R1의 a접점이 닫혀 출력 L1이 켜짐.
2. R1이 동작한 후 입력 PB2가 ON되면 R2가 동작:
   • 동작 회로: 전원 P -> R1 a접점 -> PB2 (ON) -> R2 코일 -> 전원 W
   • 결과: R2의 a접점이 닫혀 출력 L2가 켜짐.
3. R2가 동작한 후 입력 PB3이 ON되면 R3가 동작:
   • 동작 회로: 전원 P -> R1 a접점 -> R2 a접점 -> PB3 (ON) -> R3 코일 -> 전원
   • 결과: R3의 a접점이 닫혀 출력 L3가 켜짐.

일치회로

개요

일치회로는 두 입력의 상태가 동일할 때에만 출력이 ON 되는 회로입니다. 입력 PB1과 PB2가 동시에 ON이거나 OFF일 때 출력이 나타나고, 어느 하나만 ON일 경우 출력이 나타나지 않습니다.

그림 3-9는 일치회로의 예입니다. 이는 계단의 1층과 2층에서 독립적으로 조작할 수 있는 기능을 제공합니다. 예를 들어, 1층에서 계단등을 켜고 2층에서 끌 수 있으며, 반대로 2층에서 켜고 1층으로 내려와서 끌 수 있는 용도로 사용됩니다. 이는 3로 스위치 회로와 같은 기능을 합니다.

구성 요소 및 회로도

• PB1, PB2 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력 스위치들의 상태가 동일할 때 작동
• R 접점: 릴레이가 작동할 때 닫혀서 출력 램프 L에 전원이 공급됨
• L (램프): 출력 장치

회로도 (그림 3-9)

1. 입력 PB1, PB2가 OFF일 때:
   • 전원 -> PB1 b접점 -> PB2 b접점 -> R 코일 -> 전원
   • 릴레이 코일이 여자되어 R 접점이 닫히고 출력 L이 켜짐.
2. 입력 PB1이 ON이고, 입력 PB2가 OFF이면:
   • 릴레이 R은 동작하지 않음.
3. 입력 PB1이 OFF이고, 입력 PB2가 ON이면:
   • 릴레이 R은 동작하지 않음.

동작 설명

1. 입력 PB1, PB2가 OFF일 때:
   • 동작 회로: 전원 -> PB1 b접점 -> PB2 b접점 -> R 코일 -> 전원
   • 결과: 릴레이 코일이 여자되고 R 접점이 닫혀 출력 L이 켜짐.
2. 입력 PB1이 ON이고, 입력 PB2가 OFF이면:
   • 릴레이 R은 동작하지 않음.
3. 입력 PB1이 OFF이고, 입력 PB2가 ON이면:
   • 릴레이 R은 동작하지 않음.

요약

체인 회로는 정해진 순서대로 입력이 ON되어야만 출력이 나타나는 회로입니다. 이는 동작 순서가 중요한 기계 설비 등에 사용됩니다.

일치회로는 두 입력의 상태가 동일할 때에만 출력이 나타나는 회로입니다. 이는 계단 등에서 독립적으로 스위치를 조작할 수 있는 기능을 제공합니다.

이와 같은 기본 회로를 이해하면 복잡한 시퀀스 응용회로의 설계와 해독이 가능합니다.

---

체인(Chain) 회로

동작 설명

1. 입력 PB1, PB3이 ON이면 릴레이 R이 동작:
   • 동작 회로: 전원 P -> PB1 (ON) -> PB2 (ON) -> R 코일 -> 전원
   • 결과: 릴레이 코일이 동작되어 R의 a접점이 닫히고, 출력 L이 켜짐.

ON 딜레이(ON-delay) 회로

개요

ON 딜레이 회로는 입력 신호가 주어진 후 곧바로 출력이 ON되지 않고, 미리 설정한 시간만큼 늦게 출력이 ON되는 회로입니다. 이 회로는 ON 딜레이 타이머의 a접점을 이용하여 구성됩니다.

그림 3-10은 시간 지연 작동 회로의 예입니다. 누름버튼 스위치 PB1을 누르면 타이머가 작동을 시작하여 설정 시간이 경과하면 타이머 접점이 닫혀 램프가 켜집니다. 누름버튼 스위치 PB2를 누르면 타이머가 복귀하고 타이머 접점이 열려 램프가 꺼집니다.

구성 요소 및 회로도

• PB1, PB2 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력 스위치가 눌려졌을 때 작동
• T (타이머): 설정된 시간이 경과하면 접점이 닫히는 타이머
• L (램프): 출력 장치

회로도 및 타임 차트 (그림 3-10)

1. 입력 PB1을 ON시키면 릴레이 R이 ON되어 자기유지되고, 타이머 T가 작동 시작:
   • 동작 회로: 전원 P -> PB1 (ON) -> PB2 (b접점) -> R 코일 -> 전원
   • 결과: 릴레이 R이 ON되고 자기유지가 됩니다. 동시에 타이머 T가 작동 시작.
   • 타이머 회로: 전원 P -> R a접점 -> T 코일 -> 전원
2. 타이머에 설정된 시간이 경과되면 타이머 접점이 ON되어 출력 램프가 켜짐:
   • 동작 회로: 전원 P -> T a접점 (ON) -> L -> 전원
   • 결과: 타이머 설정 시간이 경과하면 타이머 접점이 닫히고, 램프 L이 켜짐.
3. 입력 PB2를 ON시키면 릴레이 R과 타이머 T가 복귀되고, 출력 L도 꺼짐:
   • 동작 회로: 전원 P -> PB2 (ON) -> R 코일 -> 전원
   • 결과: 릴레이 R과 타이머 T가 복귀되고, 타이머 접점이 열려 출력 L이 꺼짐.

동작 설명

1. 입력 PB1을 ON시키면:
   • 릴레이 R이 ON되어 자기유지가 됩니다.
   • 타이머 T가 작동 시작.
   • 동작 회로: 전원 P -> PB1 (ON) -> PB2 (b접점) -> R 코일 -> 전원
   • 타이머 회로: 전원 P -> R a접점 -> T 코일 -> 전원
2. 타이머에 설정된 시간이 경과되면:
   • 타이머 접점이 ON되어 출력 램프 L이 켜집니다.
   • 동작 회로: 전원 P -> T a접점 (ON) -> L -> 전원
3. 입력 PB2를 ON시키면:
   • 릴레이 R과 타이머 T가 복귀되고, 출력 L도 꺼집니다.
   • 동작 회로: 전원 P -> PB2 (ON) -> R 코일 -> 전원

요약

체인 회로는 정해진 순서대로 입력이 ON되어야만 출력이 나타나는 회로입니다. 이는 동작 순서가 중요한 기계 설비 등에 사용됩니다.

ON 딜레이 회로는 입력 신호가 주어진 후 설정된 시간만큼 지연된 후에 출력이 ON되는 회로입니다. 이는 설정 시간에 따른 동작 제어나 입력 신호 지연, 출력 신호 지연 등의 용도로 사용됩니다.

이와 같은 기본 회로를 이해하면 복잡한 시퀀스 응용회로의 설계와 해독이 가능합니다.

---

타이머 및 온 딜레이(ON-delay) 회로

개요

타이머에는 두 종류가 있습니다:

1. 한시접점(타이머 접점)만 내장된 경우
2. 한시접점과 순시접점(릴레이 접점)을 모두 내장한 형식

그림 3-11은 온 딜레이 회로의 예로, 타이머의 순시접점으로 자기유지를 하고 한시접점으로 출력을 동작시키는 원리입니다. 이는 그림 3-10의 회로와 기능은 동일하지만, 자기유지용 릴레이를 사용하지 않아 더 경제적인 회로입니다.

오프 딜레이(OFF-delay) 회로

개요

오프 딜레이 회로는 복귀 신호가 주어지면 출력이 곧바로 OFF되지 않고, 설정된 시간이 경과 후에 부하가 OFF되는 회로입니다. 이 회로는 오프 딜레이 타이머의 a접점을 이용하거나 온 딜레이 타이머의 b접점을 이용하여 구성할 수 있습니다.

그림 3-12는 오프 딜레이 타이머의 a접점을 이용하여 구성한 오프 딜레이 회로의 예입니다. 누름버튼 스위치 PB1을 누르면 램프가 켜지고, PB2를 누르면 곧바로 꺼지지 않고 타이머에 설정된 시간 후에 꺼지는 오프 딜레이 회로입니다.

구성 요소 및 회로도

• PB1, PB2 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력 스위치가 눌려졌을 때 작동
• T (타이머): 설정된 시간이 경과 후에 접점이 작동하는 타이머
• L (램프): 출력 장치

회로도 및 타임 차트 (그림 3-12)

1. 입력 PB1을 ON시키면 릴레이 R이 ON되어 자기유지되고 타이머 T가 작동 시작:
   • 동작 회로: 전원 P -> PB1 (ON) -> PB2 (b접점) -> R 코일 -> 전원
   • 타이머 회로: 전원 P -> R a접점 -> T 코일 -> 전원
2. 타이머 T가 작동을 시작하면 3열의 오프 딜레이 타이머 a접점이 닫혀 출력 L이 켜짐:
   • 동작 회로: 전원 P -> T a접점 (ON) -> L -> 전원
3. 입력 PB2를 ON시키면 타이머 T가 작동을 시작하여 설정된 시간 후에 출력 L이 꺼짐:
   • 동작 회로: 전원 P -> PB2 (ON) -> T 코일 -> 전원
   • 타이머에 설정된 시간이 경과 후, 타이머 a접점이 열려 출력 L이 꺼짐.

동작 설명

1. 입력 PB1을 ON시키면:
   • 릴레이 R이 ON되어 자기유지가 됩니다.
   • 타이머 T가 작동을 시작합니다.
   • 동작 회로: 전원 P -> PB1 (ON) -> PB2 (b접점) -> R 코일 -> 전원
   • 타이머 회로: 전원 P -> R a접점 -> T 코일 -> 전원
2. 타이머가 작동을 시작하면:
   • 3열의 오프 딜레이 타이머 a접점이 닫혀 출력 램프 L이 켜집니다.
   • 동작 회로: 전원 P -> T a접점 (ON) -> L -> 전원
3. 입력 PB2를 ON시키면:
   • 타이머 T가 작동을 시작하여 설정된 시간 후에 출력 L이 꺼집니다.
   • 동작 회로: 전원 P -> PB2 (ON) -> T 코일 -> 전원
   • 타이머에 설정된 시간이 경과 후, 타이머 a접점이 열려 출력 L이 꺼집니다.

요약

타이머는 한시접점과 순시접점을 내장한 경우와 한시접점만 내장한 경우로 나뉩니다. 온 딜레이 회로는 입력 신호 후 설정 시간 경과 후 출력을 ON시키는 회로입니다.

오프 딜레이 회로는 복귀 신호 후 설정 시간 경과 후 출력을 OFF시키는 회로입니다. 이는 설정 시간에 따라 부하를 제어할 때 유용하게 사용됩니다.

이와 같은 기본 회로를 이해하면 복잡한 시퀀스 응용회로의 설계와 해독이 가능합니다.

---

OFF 딜레이(OFF-delay) 회로

동작 설명 (계속)

1. 입력 PB1을 ON시키면 릴레이 R2 코일이 여자되어 자기유지되고 출력 L이 ON됨:
   • 동작 회로: 전원 P -> PB1 (ON) -> T (b접점) -> R2 코일 -> 전원
   • 출력 회로: 전원 P -> R2 (a접점 ON) -> L -> 전원
2. 정지 입력 PB2를 ON시킨 후 떼면 타이머 T가 동작되고 릴레이 R1이 ON되어 자기유지됨:
   • 동작 회로: 전원 P -> R2 (a접점 ON) -> PB2 (ON) -> T 코일 -> 전원
   • 추가 회로: 전원 P -> PB2 (a접점 ON) -> R1 (a접점 ON) -> T 코일, R 코일 -> 전원
3. 타이머의 설정된 시간이 경과되면 타이머의 b접점이 개방되어 릴레이 R2가 복귀됨:
   • 동작 회로: 타이머의 설정된 시간이 경과되면 3열의 타이머 b접점이 개방됩니다.
   • 결과: 릴레이 R2가 복귀되어 R2의 a접점이 열리게 되고, 따라서 출력 L과 타이머 T, 릴레이 R1이 동시에 복귀됩니다.

추가 설명 (그림 3-13)

그림 3-13은 온 딜레이 타이머의 a접점을 이용하여 오프 딜레이 동작을 실현한 회로의 예입니다. 이는 오프 딜레이 타이머의 재고가 없어 납기 트러블이 예상되는 경우에 사용할 수 있는 대안입니다.

동작 설명

1. 입력 PB1을 ON시키면 릴레이 R2 코일이 여자되어 자기유지되고 출력 L이 ON됨:
   • 동작 회로: 전원 P -> PB1 (ON) -> T (b접점) -> R2 코일 -> 전원
   • 출력 회로: 전원 P -> R2 (a접점 ON) -> L -> 전원
2. 정지 입력 PB2를 ON시킨 후 떼면 타이머 T가 동작되고 릴레이 R1이 ON되어 자기유지됨:
   • 동작 회로: 전원 P -> R2 (a접점 ON) -> PB2 (ON) -> T 코일 -> 전원
   • 추가 회로: 전원 P -> PB2 (a접점 ON) -> R1 (a접점 ON) -> T 코일, R 코일 -> 전원
3. 타이머의 설정된 시간이 경과되면 타이머의 b접점이 개방되어 릴레이 R2가 복귀됨:
   • 동작 회로: 타이머의 설정된 시간이 경과되면 3열의 타이머 b접점이 개방됩니다.
   • 결과: 릴레이 R2가 복귀되어 R2의 a접점이 열리게 되고, 따라서 출력 L과 타이머 T, 릴레이 R1이 동시에 복귀됩니다.

요약

타이머는 한시접점과 순시접점을 내장한 경우와 한시접점만 내장한 경우로 나뉩니다. 온 딜레이 회로는 입력 신호 후 설정 시간 경과 후 출력을 ON시키는 회로입니다.

OFF 딜레이 회로는 복귀 신호 후 설정 시간 경과 후 출력을 OFF시키는 회로입니다. 이는 설정 시간에 따라 부하를 제어할 때 유용하게 사용됩니다.

이와 같은 기본 회로를 이해하면 복잡한 시퀀스 응용회로의 설계와 해독이 가능합니다.

---

일정시간 동작회로 (One Shot Circuit)

개요

일정시간 동작회로는 입력이 주어지면 출력이 곧바로 ON되고, 타이머에 설정된 시간이 경과되면 출력이 OFF되는 회로입니다. 이 회로는 믹서기와 같이 설정된 시간 동안만 작업을 실시한 후 정지하는 경우나 가정의 현관 등에 이용됩니다.

그림 3-14는 일정시간 동작회로의 예입니다. 누름버튼 스위치 PB1을 누르면 릴레이 코일이 여자되어 자기유지되고, 램프가 점등됨과 동시에 타이머가 동작하기 시작합니다. 타이머에 설정된 시간이 경과되면 타이머 b접점이 개방되어 램프가 소등되는 회로입니다.

구성 요소 및 회로도

• PB1 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력 스위치가 눌려졌을 때 작동
• T (타이머): 설정된 시간이 경과 후에 접점이 작동하는 타이머
• L (램프): 출력 장치

회로도 및 타임 차트 (그림 3-14)

1. 입력 PB1을 ON시키면 릴레이 코일, 타이머 코일, 출력 L이 동시에 ON됨:
   • 동작 회로: 전원 P -> PB1 (ON) -> T (b접점) -> R 코일 -> 전원
   • 타이머 회로: 전원 P -> PB1 (ON) -> T 코일 -> 전원
   • 출력 회로: 전원 P -> PB1 (ON) -> L -> 전원
2. 누름버튼 스위치 PB1에서 손을 떼도 2열의 자기유지 회로를 통해 릴레이 R, 타이머 T, 출력 L은 계속 동작:
   • 자기유지 회로: 전원 P -> R (a접점 ON) -> T (b접점) -> R 코일 -> 전원
   • 타이머 자기유지 회로: 전원 P -> R (a접점 ON) -> T 코일 -> 전원
   • 출력 자기유지 회로: 전원 P -> R (a접점 ON) -> L -> 전원
3. 타이머에 설정된 시간이 경과되면 타이머 b접점이 개방되어 릴레이 R이 복귀됨:
   • 동작 회로: 타이머의 설정된 시간이 경과되면 1열의 타이머 b접점이 개방됩니다.
   • 결과: 릴레이 R이 복귀되어 R의 a접점이 열려 자기유지가 해제되고, 타이머 T와 출력 L도 동시에 복귀됩니다.

동작 설명

1. 입력 PB1을 ON시키면:
   • 릴레이 코일, 타이머 코일, 출력 L이 동시에 ON됩니다.
   • 동작 회로: 전원 P -> PB1 (ON) -> T (b접점) -> R 코일 -> 전원
   • 타이머 회로: 전원 P -> PB1 (ON) -> T 코일 -> 전원
   • 출력 회로: 전원 P -> PB1 (ON) -> L -> 전원
2. 누름버튼 스위치 PB1에서 손을 떼도:
   • 2열의 자기유지 회로를 통해 릴레이 R, 타이머 T, 출력 L은 계속 동작합니다.
   • 자기유지 회로: 전원 P -> R (a접점 ON) -> T (b접점) -> R 코일 -> 전원
   • 타이머 자기유지 회로: 전원 P -> R (a접점 ON) -> T 코일 -> 전원
   • 출력 자기유지 회로: 전원 P -> R (a접점 ON) -> L -> 전원
3. 타이머에 설정된 시간이 경과되면:
   • 타이머 b접점이 개방되어 릴레이 R이 복귀됩니다.
   • 동작 회로: 타이머의 설정된 시간이 경과되면 1열의 타이머 b접점이 개방됩니다.
   • 결과: 릴레이 R이 복귀되어 R의 a접점이 열려 자기유지가 해제되고, 타이머 T와 출력 L도 동시에 복귀됩니다.

요약

일정시간 동작회로는 입력이 주어지면 출력이 곧바로 ON되고, 타이머에 설정된 시간이 경과되면 출력이 OFF되는 회로입니다. 이는 설정된 시간 동안만 작업을 실시한 후 정지하는 경우나 가정의 현관 등에 이용됩니다.

이와 같은 기본 회로를 이해하면 복잡한 시퀀스 응용회로의 설계와 해독이 가능합니다.

---

플리커(Flicker) 회로

개요

플리커 회로는 입력이 ON되면 출력이 ON-OFF를 반복하는 회로입니다. 출력의 ON 시간과 OFF 시간은 타이머의 설정치로 지정합니다. 플리커 회로는 일정 주기로 ON-OFF를 반복하는 트리거 신호용, 이상 발생 시 비상 램프의 점멸 표시, 부저의 간헐적 작동 신호용, 또는 카운터 레지스터를 사용한 장시간 타이머의 클록 신호 발생용 등으로 이용됩니다. 플리커 동작의 ON 시간은 타이머 T1의 시간으로 세팅하고 OFF 시간은 T2 코일의 설정 시간입니다.

그림 3-15는 플리커 회로의 예입니다.

구성 요소 및 회로도

• PB1, PB2 (푸시 버튼): 입력 스위치
• R (릴레이 코일): 입력 스위치가 눌려졌을 때 작동
• T1, T2 (타이머): 설정된 시간이 경과 후 접점이 작동하는 타이머
• L (램프): 출력 장치

회로도 및 타임 차트 (그림 3-15)

1. 입력신호 PB1이 ON되면 R 코일이 ON되어 자기유지됨:
   • 동작 회로: 전원 P -> PB1 (ON) -> R 코일 -> 전원
   • 출력 회로: 전원 P -> R (a접점 ON) -> L -> 전원
   • 동시에 3열의 R a접점이 닫혀 타이머 코일 T1이 기동됩니다.
2. 타이머 T1에 설정된 시간이 경과되면 4열의 T1 a접점이 닫혀 T2 코일이 ON됨:
   • 동작 회로: 전원 P -> T1 a접점 (ON) -> T2 코일 -> 전원
   • T1 코일이 OFF되며, 5열의 T1 b접점이 닫혀 출력이 다시 ON됨.
3. 동시에 4열의 T1 b접점이 열려 T2 코일이 OFF됨:
   • 결과: 3열의 T2 b접점이 닫혀 T1 코일이 재기동을 시작함.
4. 동작이 반복됨:
   • 동작 회로: 다시 1번부터 3번의 동작을 반복하게 되며, 동작 중에 정지 신호 PB2를 ON시키면 플리커 동작을 즉시 정지시킴.

동작 설명

1. 입력신호 PB1이 ON되면:
   • R 코일: ON되어 자기유지됨.
   • 출력 회로: 전원 P -> R (a접점 ON) -> L -> 전원
   • 타이머 회로: 전원 P -> R a접점 -> T1 코일 -> 전원
2. 타이머 T1에 설정된 시간이 경과되면:
   • T1 a접점: 닫혀 T2 코일이 ON됨.
   • 타이머 회로: 전원 P -> T1 a접점 (ON) -> T2 코일 -> 전원
   • T1 코일: OFF됨.
   • 출력 회로: 전원 P -> T1 b접점 (ON) -> L -> 전원
3. T1 b접점이 열려 T2 코일이 OFF됨:
   • 결과: 3열의 T2 b접점이 닫혀 T1 코일이 재기동을 시작함.
4. 동작이 반복됨:
   • 반복 회로: 다시 1번부터 3번의 동작을 반복함.
   • 정지 신호 PB2: ON시키면 플리커 동작을 즉시 정지함.

요약

플리커 회로는 입력이 ON되면 출력이 ON-OFF를 반복하는 회로입니다. 출력의 ON 시간과 OFF 시간은 타이머의 설정치로 지정합니다. 이 회로는 트리거 신호, 비상 램프의 점멸 표시, 부저의 간헐적 작동 신호, 장시간 타이머의 클록 신호 발생용 등으로 이용됩니다.

이와 같은 기본 회로를 이해하면 복잡한 시퀀스 응용회로의 설계와 해독이 가능합니다.

---

유도 전동기 제어

전동기 개요

전동기의 종류

전동기는 산업 현장에서 없어서는 안 될 중요한 액추에이터로, 우리나라 총 발전량의 약 50%를 소비할 만큼 많이 사용됩니다. 전동기는 전기에너지를 운동에너지로 변환시키는 회전운동 액추에이터로, 플레밍의 왼손법칙에 따라 작동합니다. 전동기는 전원 공급 방식에 따라 다음과 같이 구분됩니다:

• 직류 전동기 (DC Motor): 직류 전원을 사용.
• 교류 전동기 (AC Motor): 교류 전원을 사용.
• 특수 목적의 제어용 전동기: 특정 목적을 위해 설계된 전동기.

각 전동기는 특징과 요구 정밀도, 사용 목적에 따라 선택하여 사용해야 합니다.

교류 전동기의 특성

교류 전동기는 상용 전원인 교류 전원을 사용하여 운전되기 때문에 전원 공급 장치가 필요 없습니다. 기본 구조는 고정자와 회전자로 구성되어 견고합니다. 고정자 권선에 전원이 공급되면 전자 유도 작용에 의해 맴돌이 전류가 발생하고, 회전 자기장에 의해 회전자에 전류가 흐르는 순간 토크가 발생하여 축을 중심으로 회전합니다.

교류 전동기는 공급 전원에 따라 다음과 같이 분류됩니다:

• 단상형 유도 전동기 (Single-phase Induction Motor): 소형 기계 설비나 가정용으로 많이 사용됩니다.
• 3상형 유도 전동기 (Three-phase Induction Motor): 공장이나 빌딩의 대형 설비에 많이 적용됩니다.

유도 전동기의 특징은 다음과 같습니다:

• 구조가 간단하고 견고함: 내구성이 뛰어나고 가격이 저렴합니다.
• 고장이 적음: 브러시 등의 소모품이 필요 없습니다.
• 운전이 쉬움: 사용 및 유지보수가 용이합니다.

유도 전동기의 구체적인 특성은 다음과 같습니다:

• 단상 유도 전동기: 정격출력이 200W 미만인 경우, 주로 소형 기계설비나 가정용으로 사용.
• 3상 유도 전동기: 정격출력이 200W 이상인 경우, 주로 공장이나 빌딩의 대형 설비에 사용.

요약

유도 전동기는 산업 현장에서 널리 사용되는 중요한 장치로, 전기에너지를 운동에너지로 변환합니다. 교류 전동기는 구조가 간단하고 견고하여 가격이 저렴하고 고장이 적으며, 운전과 보수가 용이한 특징을 가지고 있습니다. 단상형 유도 전동기는 소형 설비에, 3상형 유도 전동기는 대형 설비에 주로 사용됩니다.

---

직류 전동기(DC Motor)의 특성

개요

직류 전동기는 전기에너지를 운동에너지로 변환하는 전동기입니다. 직류 전동기는 크게 타여자 전동기와 자여자 전동기로 구분되며, 자여자 전동기는 계자권선의 접속 방법에 따라 직권, 분권, 가동복권, 차동복권 전동기로 분류됩니다.

특성

• 광범위한 속도제어가 용이함: 직류 전동기는 속도제어가 쉬워 다양한 속도에서 동작할 수 있습니다.
• 속도제어 효율이 좋음: 높은 효율로 속도제어가 가능합니다.
• 시동 및 가속토크를 임의로 설정 가능: 큰 시동토크가 요구되는 용도에 적합합니다.
• 정기적인 유지보수 필요: 정류자와 브러시를 사용하므로 정기적인 유지보수가 필요합니다.
• 고가: 유도 전동기에 비해 가격이 높습니다.
• 고속화 제한: 정류자로 인해 고속 운전에 제한이 있습니다.

서보 전동기(Servo Motor)의 특성

개요

서보 전동기는 사용자가 지령한 제어값이 목표값에 정확하게 도달했는지를 피드백 신호로 검출하고 보정하는 전동기입니다.

특성

• 위치제어의 정확성: 매우 정밀한 위치제어가 가능합니다.
• 고속 응답성: 빠른 응답속도로 동작합니다.
• 고출력: 높은 출력을 제공합니다.
• 광범위한 가변속 제어: 다양한 속도로 제어할 수 있습니다.

스테핑 전동기(Stepper Motor)의 특성

개요

스테핑 전동기는 스텝 모터, 펄스 모터 등으로 불리며, 값이 저렴하고 회전 각도를 정밀하게 제어할 수 있는 전동기입니다.

특성

• 정지 시 큰 정지토크: 전자 브레이크 없이도 정지 시 큰 토크를 유지할 수 있습니다.
• 피드백 없이 정밀한 회전 가능: 위치 피드백 없이 정해진 각도로 회전할 수 있습니다.
• 광범위한 속도제어 가능: 입력 펄스 신호의 주파수에 비례하여 회전속도를 제어할 수 있습니다.
• 단순한 제어: 위치 제어 기구를 필요로 하지 않습니다.
• 다양한 응용: 프린터나 디스크 장치 등의 구동 모터로 많이 사용됩니다.
• 디지털 제어기술과의 호환성: 자동기기장치의 주요 부품으로 수요가 증가하고 있습니다.

요약

• 직류 전동기: 광범위한 속도제어가 가능하고 시동 및 가속토크를 임의로 설정할 수 있어 가변제어나 큰 시동토크가 요구되는 용도에 적합하지만, 정기적인 유지보수가 필요하고 고가입니다.
• 서보 전동기: 위치제어의 정확성과 고속 응답성, 고출력, 광범위한 가변속 제어가 특징입니다.
• 스테핑 전동기: 저렴한 가격, 정밀한 회전 각도 제어, 피드백 없이 정밀한 위치 제어, 광범위한 속도제어가 가능하며, 다양한 응용 분야에서 사용됩니다.

이와 같은 기본 특성을 이해하면 전동기의 선택과 응용에 도움이 됩니다.

---

유도 전동기의 구조 원리

개요

유도 전동기는 상용 전원인 교류 전원을 사용하여 구동되며, 그 구조가 단순하고 견고하며 가격이 저렴하여 널리 사용됩니다. 단상 유도 전동기는 단상 교류 전원에 의해 구동되며, 고정자 권선이 180°의 전기적 위상 차이를 가진 구조로 되어 있습니다.

동작 원리

단상 유도 전동기의 동작 원리는 다음과 같습니다:

• 고정자 권선: 고정자 권선에 교류 전원이 공급되면, 고정자에 자극(M과 S)이 형성되어 전류가 흐릅니다.
• 회전자: 회전자에 전류가 유도되어 토크가 발생합니다.
• 회전 자기장: 고정자 권선에 의해 회전 자기장이 형성되지 않으므로, 스스로 시동할 수 없습니다. 따라서 보조 권선을 사용하여 회전 자기장을 만들어 주거나 상을 변화시켜 자극의 불평형을 만들어 줍니다.

분류

단상 유도 전동기는 시동 방식에 따라 다음과 같이 분류됩니다:

1. 분상 기동형: 보조 권선을 사용하여 시동하는 방식.
2. 콘덴서 기동형: 콘덴서를 사용하여 시동하는 방식.
3. 세이딩 코일형: 세이딩 코일을 사용하여 시동하는 방식.

특징

단상 유도 전동기는 다음과 같은 특징을 가지고 있습니다:

• 구조가 단순하고 견고함: 고장이 적고, 가격이 저렴하여 널리 사용됩니다.
• 취급이 쉬움: 다른 전동기에 비해 사용이 편리합니다.
• 단상 교류 전원 사용: 가정용 전원으로 쉽게 사용할 수 있습니다.
• 용도: 소형 기계나 가전제품(예: 세탁기, 식기세척기, 선풍기 등)에 주로 사용됩니다.

3상 유도 전동기

3상 유도 전동기는 3상 교류 전원을 사용하며, 고정자 권선이 120°의 전기적 위상 차이를 가진 구조로 되어 있습니다. 이로 인해 고정자 내부에 회전 자기장이 형성되고, 회전자에 전류가 유도되어 회전하게 됩니다.

3상 유도 전동기의 동작 원리

• 고정자 권선: 3상 고정자 권선이 배치되어 교류 전원에 의해 회전 자기장을 형성합니다.
• 회전자: 회전자에 전류가 유도되어 토크가 발생하고 회전합니다.
• 회전 자기장: 3상 교류 전원에 의해 회전 자기장이 형성되어 회전자가 회전하게 됩니다.

특징

3상 유도 전동기는 다음과 같은 특징을 가지고 있습니다:

• 효율이 높음: 단상 유도 전동기에 비해 효율이 높습니다.
• 구조가 단순하고 견고함: 고장이 적고, 유지보수가 용이합니다.
• 대형 설비에 적합: 공장이나 빌딩의 대형 설비에 많이 사용됩니다.

요약

유도 전동기는 상용 전원인 교류 전원을 사용하여 구동되며, 구조가 단순하고 견고하며 가격이 저렴하여 널리 사용됩니다. 단상 유도 전동기는 단상 교류 전원을 사용하며, 소형 기계나 가전제품에 주로 사용됩니다. 3상 유도 전동기는 3상 교류 전원을 사용하며, 공장이나 빌딩의 대형 설비에 많이 사용됩니다.

이와 같은 기본 원리와 특징을 이해하면 유도 전동기의 선택과 응용에 도움이 됩니다.

---

3상 유도 전동기

개요

3상 유도 전동기는 3상 교류 전원을 사용하여 구동되며, 구조가 간단하고 견고하여 대용량 동력원으로 널리 사용됩니다. 3상 전원을 공급받을 수 있는 공장이나 큰 빌딩 등에서 주로 사용됩니다.

구조

그림 3-17은 3상 유도 전동기의 구조를 나타내고 있으며, 주요 구성 요소는 다음과 같습니다:

• 고정자 (Stator): 전동기의 외부 고정 부분으로, 고정자 권선이 배치되어 있습니다.
• 회전자 (Rotor): 전동기의 내부 회전 부분으로, 농형 회전자 구조를 가집니다.
• 샤프트 (Shaft): 회전자의 중심축으로, 회전 운동을 전달합니다.
• 베어링 (Bearing): 샤프트를 지지하고 회전 운동을 원활하게 합니다.
• 프레임 (Frame): 전동기의 외부 구조를 지지하는 프레임입니다.
• 단락환 (End Ring): 회전자 양 끝에 위치한 단락환으로, 전류를 순환시킵니다.
• 커버 (Cover): 전동기의 내부를 보호하는 커버입니다.
• 배선 단자함 (Terminal Box): 전동기의 전기 연결을 위한 단자함입니다.

특징

• 견고함: 기계적 구조가 간단하고 견고하여 내구성이 뛰어납니다.
• 대용량 동력원: 3상 교류 전원을 사용할 수 있는 곳에서 대용량 동력원으로 적합합니다.
• 고효율: 효율이 높고, 유지보수가 용이합니다.

소형 인덕션 모터

개요

소형 인덕션 모터는 일반적으로 콘덴서 운전형 유도 전동기를 말하며, 기동 시뿐만 아니라 운전 중에도 보조 권선과 콘덴서를 사용합니다.

특징

• 기동토크: 기동토크가 높지 않지만, 안정적인 운전이 가능합니다.
• 구조의 단순성: 구조가 간단하여 신뢰성이 높습니다.
• 높은 효율: 효율이 높아 산업용 소형 모터로 많이 사용됩니다.

용도

• 산업용 소형 모터: 소형 인덕션 모터는 기동토크가 높지 않지만, 구조의 단순성과 높은 신뢰성, 효율 때문에 다양한 산업용 소형 모터로 압도적으로 사용됩니다.

요약

• 3상 유도 전동기: 3상 교류 전원을 사용하여 대용량 동력원으로 공장이나 큰 빌딩에서 주로 사용되며, 구조가 견고하고 효율이 높습니다.
• 소형 인덕션 모터: 콘덴서 운전형 유도 전동기로, 기동토크는 높지 않지만 구조가 간단하고 신뢰성이 높아 산업용 소형 모터로 많이 사용됩니다.

이와 같은 특성을 이해하면 다양한 전동기 응용에 도움이 됩니다.

---

전동기 명판 내용 분석

그림 3-19는 저압 3상 유도전동기의 명판 예시를 나타내고 있으며, 명판에 기록된 주요 내용은 다음과 같습니다:

1. 정격출력 (Rated Output)

• 값: 0.2 kW (1/4 HP)
• 설명: 전동기의 출력으로 단위는 W 또는 kW로 표시됩니다. 종종 마력(HP) 단위로도 표시되며, 1 HP는 약 746 W입니다. 실용적인 계산 값으로는 750 W로 환산하기도 합니다.

2. 극수 (Poles)

• 값: 4P
• 설명: 모터의 제작 극수를 나타내며, 주로 2극, 4극, 6극으로 제작됩니다. 극수는 전동기의 회전 속도에 영향을 줍니다.

3. 전압 (Voltage)

• 값: 220/380 V
• 설명: 전동기의 사용 전압을 나타내며, 단전압형과 겸용 전압형 두 가지가 있습니다. 리드선의 수에 따라 3리드선, 6리드선, 9리드선, 12리드선으로 나뉩니다. 결선 방식에 따라 Y결선 방식과 Δ결선 방식이 있으며, Δ결선 방식으로 하면 저전압인 220V로 사용할 수 있고, Y결선으로 하면 380V로 사용할 수 있습니다.

4. 전류 (Current)

• 값: 1.1/0.64 A
• 설명: 전동기 운전 시 소비되는 전류로 암페어(A)로 표시됩니다. 220V일 때 1.1A, 380V일 때는 0.64A를 의미합니다.

5. 주파수 (Frequency)

• 값: 60 Hz
• 설명: 전동기의 정격 주파수를 의미하며, 50 Hz 또는 60 Hz로 표시됩니다.

6. 회전수 (Speed)

• 값: 1720 min⁻¹
• 설명: 전동기의 회전 속도를 분당 회전수로 나타냅니다.

7. 효율 (Efficiency)

• 값: 65%
• 설명: 전동기의 효율을 백분율로 나타냅니다.

8. 보호방식 (Protection Type)

• 값: IP44
• 설명: 전동기의 보호 방식을 나타내며, IP 등급으로 표시됩니다. IP44는 고체 입자와 물의 침입에 대한 보호 등급입니다.

9. 절연계급 (Insulation Class)

• 값: B
• 설명: 전동기의 절연 등급을 나타냅니다. 절연계급은 전동기가 견딜 수 있는 최대 온도를 의미합니다.

10. 기동게급 (Service Factor)

• 값: 1.15
• 설명: 전동기의 서비스 팩터로, 전동기가 안전하게 견딜 수 있는 과부하 용량을 나타냅니다.

11. 정격 (Rating)

• 값: 연속 (Continuous)
• 설명: 전동기의 운전 형태를 나타내며, 연속 운전이 가능함을 의미합니다.

12. 주위온도 (Ambient Temperature)

• 값: 40°C
• 설명: 전동기가 정상적으로 작동할 수 있는 주위 온도를 나타냅니다.

13. 베어링 (Bearing)

• 값: (부하측/반부하측) 6202/6202ZZ
• 설명: 전동기에 사용된 베어링의 유형과 크기를 나타냅니다.

14. 제조년월 (Manufacturing Date)

• 값: 제조일자 표기
• 설명: 전동기의 제조 년월을 나타냅니다.

15. 제조자 (Manufacturer)

• 값: HIGEN
• 설명: 전동기를 제조한 회사의 이름을 나타냅니다.

요약

이와 같은 명판 정보를 통해 전동기의 성능, 설치, 운전 조건 등을 명확히 알 수 있습니다. 전동기의 선택, 설치, 유지보수에 있어서 중요한 정보를 제공하며, 이를 통해 적합한 전동기를 선택하고 적절히 운용할 수 있습니다.

---

전동기 명판 내용 추가 설명

6. 회전수 (RPM)

• 값: 1,720 RPM
• 설명: 전동기가 전부하일 때 회전자의 분당 회전수를 의미합니다. 이론적으로 주파수가 60 Hz이고 4극 모터의 경우 회전수는 1,800 RPM이어야 하지만, 슬립(slip) 때문에 실제 회전수는 이보다 약간 낮습니다. 슬립은 전동기의 실제 회전수와 동기 회전수의 차이를 의미합니다.

7. 보호방식 (Protection Type)

• 값: IP44
• 설명: IP란 International Protection의 머릿글자로, 이물과 물의 침입에 대한 보호등급을 의미합니다. IP는 두 개의 숫자로 표시되며, 첫 번째 숫자는 고형물질에 대한 보호 수준을, 두 번째 숫자는 물에 대한 보호 수준을 나타냅니다.

표 3-1: IP 보호등급의 제1기호와 제2기호의 내용

제1기호: 고형물질에 대한 보호

보호등급 예시 장치의 보호 사람의 보호 요구사항

0	-	보호하지 않음	보호하지 않음	-
1	≥ 50mm	큰 신체 부위	손등의 직접 접촉	비보호
2	≥ 12.5mm	중간 크기 물체	손가락 접촉	비보호
3	≥ 2.5mm	작은 물체	도구 접촉	비보호
4	≥ 1mm	매우 작은 물체	철사 접촉	비보호
5	분진 보호	분진의 유해 침투 방지	철사 접촉	분진 보호
6	완전 분진 보호	완전한 방진	철사 접촉	완전 방진

제2기호: 물에 대한 보호

보호등급 예시 방수수단 요구사항

0	-	보호하지 않음	-
1	수직 낙하	수직으로 떨어지는 물에 대한 보호	수직으로 떨어짐
2	15° 각도	15°까지 각도로 떨어지는 물에 대한 보호	15°까지 각도로 떨어짐
3	60° 각도	60°까지의 각도로 떨어지는 빗방울에 대한 보호	60°까지 각도로 떨어짐
4	모든 방향	모든 방향으로 튀는 물에 대한 보호	전 방향에서 분무
5	호스 분사	전 방향에서의 물 분사에 대한 보호	전 방향에서 호수 분사
6	강력한 호스 분사	강력한 물 분사에 대한 보호	전 방향에서 강력한 호수 분사
7	일시적 잠수	일시적 침수에 대한 보호	잠시 잠금 효과
8	장기 잠수	장기 침수에 대한 보호	특정 조건하에 계속적 잠수

요약

전동기 명판은 전동기의 주요 사양과 성능을 나타내는 중요한 정보입니다. 각 항목은 전동기의 운전 조건과 설치 및 유지보수에 필요한 정보를 제공합니다. 보호등급(IP)은 전동기의 고형물질 및 물에 대한 보호 수준을 나타내며, 적절한 환경에서 전동기를 안전하게 운전하기 위해 필요합니다. 이를 통해 전동기의 선택과 운용을 정확하고 안전하게 할 수 있습니다.

---

전동기 명판 내용 추가 설명

8. 절연계급 (Insulation Class)

• 값: B
• 설명: 절연계급은 모터에 사용된 절연물의 최고 사용 허용온도를 기준으로 구분되며, 전류에 의한 열작용에 따른 절연물의 온도 상승 내력을 나타냅니다. 절연계급은 모터의 수명을 결정하는 중요한 요소입니다. 표 3-2는 전동기의 절연계급을 나타내며, 7개의 종류로 대별됩니다.

표 3-2: 전동기의 절연계급

절연계급 최고 허용온도 사용 재료

Y	90°C	면, 견, 종이, 폴리아미드 섬유 등
A	105°C	면, 견, 종이, 폴리아미드 섬유 등과 절연유 혼합
E	120°C	에폭시 수지, 폴리우레탄, 합성 수지 등
B	130°C	유리, 마이카, 석면 등과 바니스 조합
F	155°C	유리, 마이카, 석면 등과 에폭시 수지 조합
H	180°C	유리, 마이카, 석면 등과 실리콘 수지 조합
C	180°C 이상	열 안전 유기 재료

9. 기동계급 (Starting Class)

• 값: G
• 설명: 유도 전동기의 기동계급은 출력 1kW당 기동할 때 필요한 입력을 나타내며, 출력 kW당의 입력 KVA에 의해 분류됩니다. 표 3-3은 전동기의 기동계급을 나타내는 기호와 입력 KVA를 표시합니다.

표 3-3: 전동기의 기동계급

기동계급 1kW당 입력 (KVA) 기동계급 1kW당 입력 (KVA)

L	4.2 미만	P	16.8 이상
M	4.2 이상 4.8 미만	F	6.7 미만
N	4.8 이상 5.4 미만	R	18.8 이상 21.5 미만
D	5.4 이상 6.0 미만	S	21.5 이상 24.1 미만
E	6.0 이상 6.7 미만	J	24.1 이상 26.8 미만
G	7.5 이상 8.4 미만	K	26.8 이상 30.0 미만
U	9.5 이상 10.7 미만	V	30.0 이상

요약

전동기의 명판에는 전동기의 성능과 운전 조건을 나타내는 다양한 정보가 포함되어 있습니다. 절연계급은 모터의 수명을 결정하는 중요한 요소로, 전류에 의한 열작용에 따른 절연물의 온도 상승 내력을 나타냅니다. 기동계급은 출력 1kW당 기동할 때 필요한 입력을 나타내며, 이를 통해 전동기의 기동 성능을 평가할 수 있습니다. 이러한 정보를 통해 전동기의 선택, 설치, 유지보수를 정확하고 효율적으로 수행할 수 있습니다.

---

3상 전동기의 결선도

개요

3상 유도 전동기의 결선 방식은 주로 리드선의 수에 따라 구분됩니다. 일반적으로 3리드선, 6리드선, 9리드선, 12리드선 형식이 있으며, 대부분 겸용 전압 형식의 모터가 사용됩니다. 결선 방식은 NEMA 표기방식과 IEC 표기방식으로 나뉘며, 두 표기방식은 각각 저압 결선과 고압 결선 방식을 제공합니다.

NEMA 표기방식

그림 3-20은 NEMA 표기방식의 고·저압 결선도를 나타냅니다.

• 저전압 결선도 (Δ결선 방식)
  • R, S, T: 전원 선
  • U1, V1, W1: 각 상의 입력 단자
  • U2, V2, W2: 각 상의 출력 단자
  • 저전압에서 Δ결선 방식은 U2-V1, V2-W1, W2-U1을 연결하여 사용합니다.
• 고전압 결선도 (Y결선 방식)
  • R, S, T: 전원 선
  • U1, V1, W1: 각 상의 입력 단자
  • U2, V2, W2: 각 상의 출력 단자
  • 고전압에서 Y결선 방식은 U2, V2, W2를 서로 연결하고, U1, V1, W1을 전원에 연결합니다.

IEC 표기방식

그림 3-21은 IEC 표기방식의 고·저압 결선도를 나타냅니다.

• 저전압 결선도 (Δ결선 방식)
  • R, S, T: 전원 선
  • U1, V1, W1: 각 상의 입력 단자
  • U2, V2, W2: 각 상의 출력 단자
  • 저전압에서 Δ결선 방식은 U2-V1, V2-W1, W2-U1을 연결하여 사용합니다.
• 고전압 결선도 (Y결선 방식)
  • R, S, T: 전원 선
  • U1, V1, W1: 각 상의 입력 단자
  • U2, V2, W2: 각 상의 출력 단자
  • 고전압에서 Y결선 방식은 U2, V2, W2를 서로 연결하고, U1, V1, W1을 전원에 연결합니다.

결선 방법

저전압 결선 (Δ결선 방식)

• NEMA 표기방식
  • 단자 연결: U2-V1, V2-W1, W2-U1
  • 전원 연결: R-U1, S-V1, T-W1
• IEC 표기방식
  • 단자 연결: U2-V1, V2-W1, W2-U1
  • 전원 연결: R-U1, S-V1, T-W1

고전압 결선 (Y결선 방식)

• NEMA 표기방식
  • 단자 연결: U2-V2-W2 (서로 연결)
  • 전원 연결: R-U1, S-V1, T-W1
• IEC 표기방식
  • 단자 연결: U2-V2-W2 (서로 연결)
  • 전원 연결: R-U1, S-V1, T-W1

요약

3상 유도 전동기의 결선 방식은 리드선의 수와 결선 방법에 따라 NEMA 표기방식과 IEC 표기방식으로 나뉩니다. 저전압 결선(Δ결선 방식)과 고전압 결선(Y결선 방식)의 두 가지 결선 방식이 있으며, 각각의 결선 방식에 따라 전동기의 운전 조건과 사용 전압이 결정됩니다. 이러한 결선 방식을 통해 전동기의 전기적 특성을 최적화할 수 있습니다.

---



유도 전동기의 동력회로

개요

유도 전동기의 동력회로는 전동기의 주회로(동력회로 또는 결선회로)와 제어회로를 함께 나타내어야 합니다. 이는 전동기를 제어하는 신호 개폐기나 보호기들이 어떻게 구성되고 접속되었는지를 명확히 나타내기 위해 필요합니다. 이러한 구성은 설치 현장에서 도면과 같은 결선작업을 할 수 있게 합니다.

기본적인 회로 구성

3상 유도 전동기의 기본적인 회로 구성은 다음과 같습니다:

1. 배선용 차단기 (MCCB): 저압 배선 보호 및 동력 차단 목적.
2. 유도형 계전기 (MC): 부하 개폐 목적.
3. 부하 보호기 (THR): 과부하 발생 시 전동기 고장을 방지하는 과부하 보호 장치.
4. 전동기 (M): 부하 장치.

그림 3-23은 전동기의 동력회로 구성을 나타냅니다. 동력의 종류를 시작으로 배선용 차단기, 부하 개폐기, 부하 보호기, 전동기 순서로 직렬 연결되어 전동기 결선회로를 구성합니다.

전동기의 동력회로 구성

그림 3-23: 전동기의 동력회로 구성

코드 복사
AC220V 60Hz,
30, 3W

차단기 MCCB  개폐기 MC  보호기 THR  전동기 M

전동기의 운전-정지회로

전동기의 제어회로는 단순히 전동기만 ON-OFF 시키는 것이 아니라 전동기의 보호 회로와 표시등 회로를 부가하여 운전 회로로 하는 것이 일반적입니다. 다음은 전형적인 3상 유도 전동기의 운전-정지회로에 대한 설명입니다:

1. 회로 보호기 (CB): 주 전원 스위치로, ON 시 전원 표시등이 켜집니다.
2. 기동 스위치 (PB1): 누르면 전동기가 기동합니다.
3. 정지 스위치 (PB2): 누르면 전동기가 정지합니다.
4. 표시등 (L1): 전원 공급을 표시합니다.
5. 표시등 (L2): 전동기 운전을 표시합니다.

전동기의 운전-정지회로 구성

그림 3-24은 전동기의 운전-정지회로를 나타냅니다.

scss코드 복사
전원 → 회로 보호기 (CB) → 전원 표시등 (L1)
       → 기동 스위치 (PB1) → 전동기 (M) → 전동기 운전 표시등 (L2)
       → 정지 스위치 (PB2)

요약

유도 전동기의 동력회로와 제어회로는 전동기의 안전하고 효율적인 운전을 보장하기 위해 필수적입니다. 동력회로는 배선용 차단기, 부하 개폐기, 부하 보호기, 전동기 순서로 직렬 연결되어 구성됩니다. 제어회로는 전동기의 보호 회로와 표시등 회로를 포함하여 전동기의 운전과 정지를 제어합니다. 이러한 구성 요소들을 통해 전동기의 설치와 운전, 유지보수를 효과적으로 수행할 수 있습니다.

---

전동기의 운전-정지회로

개요

전동기의 운전-정지회로는 전동기를 보호하고 제어하기 위한 다양한 기능을 포함하고 있습니다. 이 회로는 배선용 차단기(MCCB), 회로 보호기(CP), 전자 접촉기(MC), 열동 계전기(THR), 기동 스위치(PB1), 정지 스위치(PB2) 등을 포함하여 구성됩니다.

동작 설명

1. 배선용 차단기 (MCCB)를 닫으면 동력회로에 전원이 투입됩니다.
   • 전원이 투입되면 회로가 준비 상태가 됩니다.
2. 회로 보호기 (CP)를 닫고 전원 ON/OFF 스위치를 ON하면 1열의 전원 표시등이 점등되고 4열의 운전 표시등은 소등됩니다.
   • 전원이 공급되었음을 표시하는 전원 표시등이 켜집니다.
3. 기동 스위치 (PB1)을 누르면 전자 접촉기 코일 (MC)가 여자됩니다.
   • 동작 회로: 전원 R → PB1 (ON) → PB2 (b접점) → THR (b접점) → MC 코일 → 전원 T
   • MC 코일이 여자되면 주 접점 MC가 닫혀 전동기가 기동됩니다.
   • 동시에 3열의 MC 접점이 닫혀 자기유지 회로가 구성됩니다. 따라서 기동 스위치 PB1에서 손을 떼도 동작 회로는 계속 유지됩니다.
   • 4열의 a접점에 의해 운전 표시등이 점등됩니다.
4. 정지 스위치 (PB2)를 누르면 자기유지 접점이 열려 MC 코일이 소자되며 전동기가 정지합니다.
   • 전동기가 정지하고 자기유지 회로가 해제됩니다.
5. 전동기가 회전 중에 과부하 상태에 있으면 주회로에서 보호기인 열동 계전기 (THR)가 작동되고, MC 코일 위의 보호용 접점이 열려 전동기를 정지시킵니다.
   • 과부하 상태에서 전동기를 보호하기 위해 MC 코일이 소자되며 전동기가 정지합니다.

그림 3-24는 전동기의 운전-정지회로를 나타냅니다.

전동기의 운전-정지회로 구성

그림 3-24: 전동기의 운전-정지회로

scss코드 복사
AC220V 60Hz, 30, 3W

배선용 차단기 (MCCB)
회로 보호기 (CP)
전원 ON/OFF 스위치
전원 표시등 (L1)
기동 스위치 (PB1)
정지 스위치 (PB2)
전자 접촉기 (MC)
열동 계전기 (THR)
운전 표시등 (L2)
전동기 (M)

주회로:
전원 R → 배선용 차단기 (MCCB) → 전자 접촉기 (MC) → 전동기 (M) → 전원 T

제어회로:
전원 R → 기동 스위치 (PB1) → 정지 스위치 (PB2, b접점) → 열동 계전기 (THR, b접점) → 전자 접촉기 코일 (MC) → 전원 T

동작 과정

1. 기동 준비
   • 배선용 차단기 (MCCB)를 닫고, 회로 보호기 (CP)를 닫으며 전원 ON/OFF 스위치를 ON하면 전원 표시등 (L1)이 켜집니다.
2. 기동
   • 기동 스위치 (PB1)을 누르면 전자 접촉기 코일 (MC)가 여자되어 주 접점 MC가 닫히고 전동기가 기동됩니다.
   • MC의 a접점이 닫혀 자기유지 회로가 구성되며, 운전 표시등 (L2)이 켜집니다.
3. 정지
   • 정지 스위치 (PB2)를 누르면 MC 코일이 소자되어 주 접점 MC가 열리고 전동기가 정지됩니다.
4. 과부하 보호
   • 전동기가 과부하 상태가 되면 열동 계전기 (THR)가 작동하여 MC 코일을 소자시키고 전동기를 정지시킵니다.

이와 같이 전동기의 운전-정지회로는 전동기의 안전한 운전과 정지를 보장하고, 과부하로부터 전동기를 보호하는 기능을 갖추고 있습니다.

---

전동기의 미동운전(Inching) 회로

개요

미동운전(Inching) 회로는 기계설비의 미세 조정이나 부분 작업, 청소 등을 위해 전동기를 순간적으로 기동-정지시키기 위한 제어회로입니다. 이는 Jog 회로 또는 촌동 회로라고도 불립니다.

회로 구성

그림 3-25는 미동운전 회로의 예시로, 전동기 제어회로에 병렬로 미동운전용 스위치를 연결하여 그 기능을 실현합니다.

scss코드 복사
AC220V 60Hz, 30, 3W

배선용 차단기 (MCCB)
회로 보호기 (CP)
전원 ON/OFF 스위치
기동 스위치 (PB1)
정지 스위치 (PB2)
미동운전 스위치 (PB3)
전자 접촉기 (MC)
전동기 (M)

동작 설명

1. 배선용 차단기 (MCCB)를 닫으면 동력회로에 전원이 투입됩니다.
   • 전원이 투입되면 회로가 준비 상태가 됩니다.
2. 회로 보호기 (CP)를 닫고 전원 ON/OFF 스위치를 ON하면 전원 표시등이 점등되고 운전 표시등은 소등됩니다.
   • 전원이 공급되었음을 표시하는 전원 표시등이 켜집니다.
3. 기동 스위치 (PB1)을 누르면 전자 접촉기 코일 (MC)가 여자됩니다.
   • 동작 회로: 전원 R → PB1 (ON) → PB2 (b접점) → THR (b접점) → MC 코일 → 전원 T
   • MC 코일이 여자되면 주 접점 MC가 닫히고 전동기가 기동됩니다.
   • 동시에 MC의 보조접점이 닫혀 자기유지 회로가 구성되며, 운전 표시등이 점등됩니다.
4. 정지 스위치 (PB2)를 누르면 MC 코일이 소자되어 주 접점이 열리고 전동기가 정지됩니다.
   • 전동기가 정지하고 자기유지 회로가 해제되며, 운전 표시등이 소등됩니다.
5. 전동기가 회전 중에 과부하 상태가 되면 주회로의 열동형 계전기 (THR)가 동작하여 제어회로의 b접점을 열어 모든 작동을 정지시키고 원상태로 복귀시킵니다.
   • 과부하 상태에서 전동기를 보호하기 위해 MC 코일이 소자되며 전동기가 정지합니다.
6. 정지상태에서 미동운전 스위치 (PB3)를 누르면 전동기가 순간적으로 회전합니다.
   • 동작 회로: 전원 R → PB3 (ON) → MC 코일 → 전원 T
   • 이때, MC의 보조접점이 열려 있기 때문에 자기유지 회로는 동작하지 않습니다.


3상 유도 전동기의 현장·중앙통제 제어회로

개요

3상 유도 전동기의 제어회로는 현장과 중앙통제실에서 각각 제어할 수 있도록 설계될 수 있습니다. 이러한 2개소 회로는 다양한 용도에 이용되며, 안전하고 효율적인 운영을 위해 설계됩니다.

회로 구성 예시

그림 3-26은 현장과 중앙통제실에서 전동기를 제어할 수 있는 회로의 예시입니다. 각 위치에 기동 및 정지 스위치와 감시용 램프를 설치합니다.

동작 설명

1. 기동 및 정지 스위치
   • 현장과 중앙통제실 모두에서 전동기를 기동 및 정지할 수 있는 스위치를 설치하여 편리하게 제어할 수 있습니다.
2. 감시용 램프
   • 전동기의 상태를 시각적으로 확인할 수 있도록 감시용 램프를 설치하여 운전 중인 상태와 정지 상태를 표시합니다.

---

미동운전 회로 동작 설명

1. 정지 스위치 (PB2)를 ON시키면 MC 코일이 소자되어 주 접점이 열립니다.
   • 이로 인해 전동기에 흐르는 동력이 끊기고 전동기는 정지됩니다. 보조접점도 열려 자기유지가 해제되며, 운전 표시등이 소등됩니다.
2. 전동기가 회전 중에 과부하가 발생되면 주회로의 열동형 계전기 (THR)가 동작하여 제어회로의 THR b접점이 끊어집니다.
   • 이로 인해 모든 작동이 정지되고 원상태로 복귀됩니다.
3. 정지상태에서 미동운전 스위치 (PB3)를 누르면 전동기가 순간적으로 회전합니다.
   • 동작 회로: 전원 R → PB3 (ON) → MC 코일 → 전원 T
   • 이때 MC의 보조접점이 열려 있기 때문에 자기유지 회로는 동작하지 않습니다.

이러한 미동운전 회로는 기계 설비의 미세 조정이나 부분 작업, 청소 등에서 유용하게 사용됩니다.

---

전동기의 미동운전(Inching) 회로 및 3상 유도 전동기의 현장·원격 제어회로

미동운전 회로 동작 설명

1. 선용 차단기 (MCCB)를 닫으면 동력 회로에 전원이 투입됩니다.
   • 전원이 투입되면 회로가 준비 상태가 됩니다.
2. 회로 보호기 (CP)를 닫고 전원 ON/OFF 스위치를 ON하면 1열의 전원 표시등이 점등되고, 5열의 운전 표시등은 소등됩니다.
   • 전원이 공급되었음을 표시하는 전원 표시등이 켜집니다.
3. 기동 스위치 (PB1)를 누르면 전자 접촉기 코일 (MC)가 여자됩니다.
   • 동작 회로: 전원 R → PB1 (ON) → PB2 (b접점) → THR (b접점) → MC 코일 → 전원 T
   • MC의 동작에 의해 동력회로의 주 접점 MC가 닫히며 전동기가 기동합니다.
   • 동시에 3열의 MC 보조접점이 닫혀 자기유지가 성립되며, 5열의 a접점도 닫혀 운전표시등이 점등됩니다.
4. 정지 스위치 (PB2)를 누르면 전자 접촉기 (MC)가 복귀되어 동력회로의 주 접점이 열려 전동기가 정지합니다.
   • 전동기가 정지하고 동시에 자기유지가 해제되며, 운전표시등도 소등됩니다.
5. 정지 상태에서 미동운전 조작 스위치 (PB3)를 누르면 MC가 동작되어 전동기가 회전합니다.
   • 동작 회로: 전원 R → PB3 (ON) → PB2 (b접점) → THR (b접점) → MC 코일 → 전원 T
   • 이때 3열의 MC 보조접점이 닫혀도 PB3의 b접점이 열려 있으므로 자기유지회로는 동작하지 못합니다.

3상 유도 전동기의 현장·원격 제어회로

전동기 제어회로 중에는 전동기 설치 현장의 제어반뿐만 아니라 멀리 떨어진 통제실(중앙통제실, 감시실 등)에서도 독립적으로 기동시킬 수 있는 기능이 필요합니다. 이러한 용도에 이용되는 회로가 2개소 제어회로 또는 현장·원방 조작회로, 근원방 제어회로입니다.

그림 3-25는 이 회로의 예시로, 현장과 제어실용으로 기동 스위치 2개, 정지 스위치 2개, 감시용 램프 각 2개를 설치하여 전동기를 시동 및 정지시키는 회로입니다.

요약

미동운전 회로는 전동기의 순간적인 기동과 정지를 위해 사용되며, 전자 접촉기(MC)와 보조접점을 이용하여 자기유지 없이 전동기를 작동시킵니다. 3상 유도 전동기의 현장·원격 제어회로는 현장 및 원격지에서 독립적으로 전동기를 제어할 수 있는 회로로, 기동 및 정지 스위치와 감시용 램프를 포함하여 안전하고 효율적인 전동기 운영을 지원합니다.

---



---
