- 주 회로 차단기:

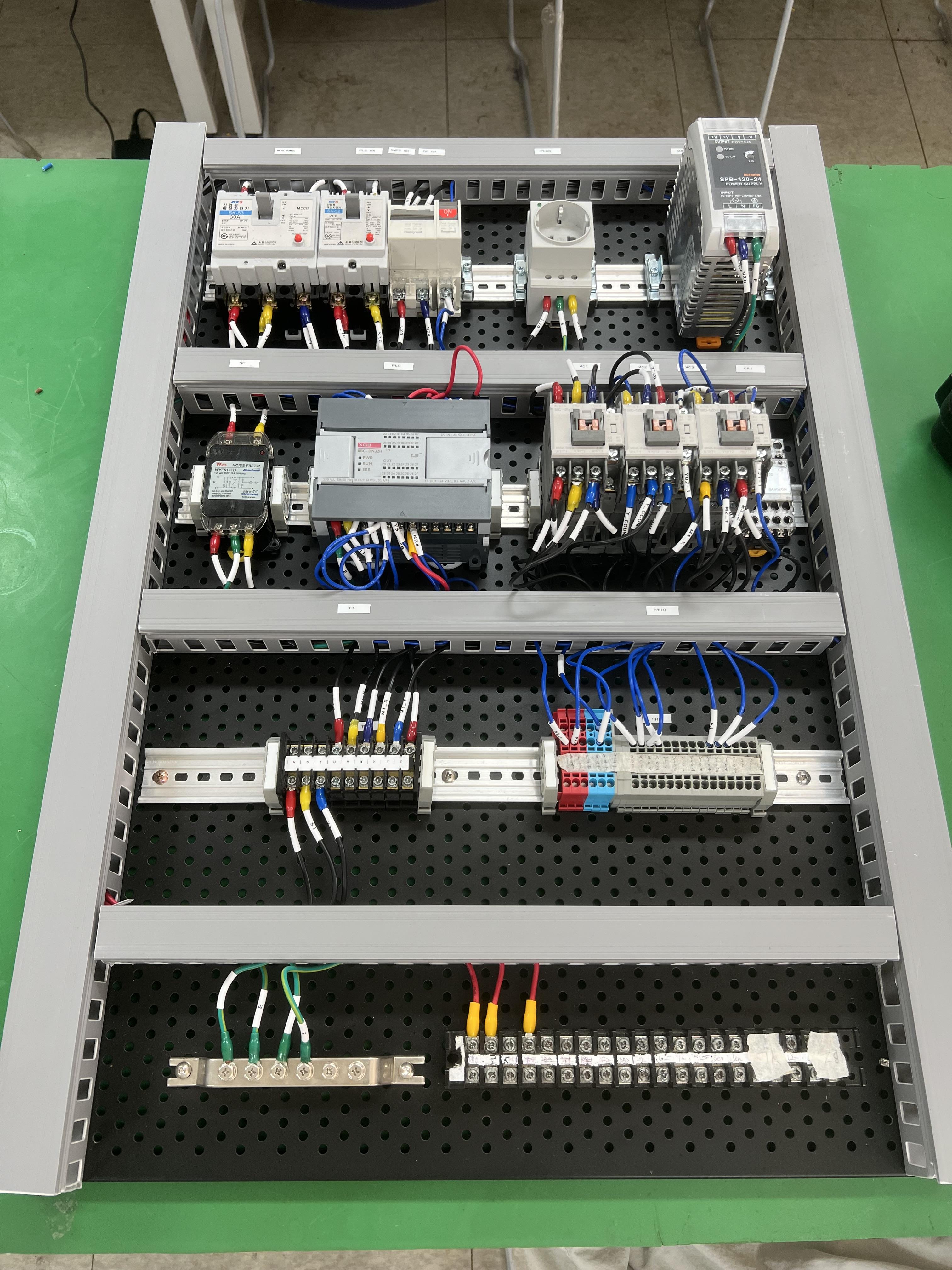

- 이미지 1 & 2: 상단 섹션에는 여러 개의 회로 차단기가 있습니다. 이는 과부하나 단락이 발생할 경우 회로의 전원을 차단하여 보호하는 역할을 합니다. 색상 코드가 있는 전선으로 식별이 용이하게 라벨링되어 있습니다.
- 전원 공급 장치:
- 이미지 3: SPB-12024 전원 공급 장치를 보여줍니다. 이는 AC 전원을 안정적인 24V DC 출력으로 변환하여 PLC 및 기타 제어 구성 요소에 전원을 공급합니다.
- 노이즈 필터:
- 이미지 4: 노이즈 필터(WT-4510)를 포함하고 있어 전원 공급 장치의 전기적 노이즈를 줄여 민감한 전자 부품의 안정적인 작동을 보장합니다.
- 프로그래머블 로직 컨트롤러(PLC):
- 이미지 4: LS XGB-DN32H PLC를 보여주며, 이는 자동화 제어를 위한 장치입니다. 이 PLC는 전체 설정의 로직과 제어 신호를 처리하는 역할을 합니다.
- 릴레이 및 터미널 블록:
- 이미지 1 & 4: 릴레이 모듈과 터미널 블록이 보입니다. 릴레이는 고전력 부하를 스위칭하는 데 사용되며, 터미널 블록은 회로 내에서 다양한 전선을 연결하는 편리한 지점을 제공합니다.
- 추가 구성 요소:
- 이미지 1: 하단 섹션에는 접지 지점(녹색 전선)과 전원 및 신호 분배를 위한 추가 터미널 블록이 있습니다.
- 이미지 2: 회로 차단기와 릴레이의 세부 배선 연결을 강조하며, 문제 해결 및 유지 보수를 위해 신중하게 구성되고 라벨링되어 있습니다.
구성 요소의 기능:
- 회로 차단기 (이미지 1 & 2): 고장 상태에서 전원을 차단하여 안전을 제공합니다.
- 전원 공급 장치 (이미지 3): 제어 시스템에 DC 전원을 변환하여 공급합니다.
- 노이즈 필터 (이미지 4): 전기적 노이즈를 필터링하여 깨끗한 전원 공급을 보장합니다.
- PLC (이미지 4): 자동화의 중앙 제어 장치로, 입력 및 출력 신호를 처리합니다.
- 릴레이 및 터미널 블록 (이미지 1 & 4): 고전력 장치를 제어하고 배선 연결을 체계적으로 정리합니다.
분석:
이 설정은 산업용 제어 패널의 일부로 보이며, 자동화 시나리오에서 사용될 가능성이 높습니다. 신중하게 라벨링되고 구성된 배선과 보호 및 제어 구성 요소의 포함은 까다로운 환경에서 신뢰성 있는 작동을 의도한 견고한 설계를 시사합니다.
주요 포인트:
- 안전성: 회로 차단기와 노이즈 필터의 사용은 안전성과 신뢰성을 향상시킵니다.
- 제어: PLC가 시스템의 중심에 있어 정교한 제어 로직을 나타냅니다.
- 조직화: 명확한 라벨링과 구조화된 배선은 유지 보수와 문제 해결을 용이하게 합니다.
잠재적 응용 분야:
- 공장 자동화: 기계 및 공정 제어.
- 건물 관리 시스템: 대형 건물의 전기 시스템 관리.
- 공정 제어: 제조 공정의 자동 제어.
